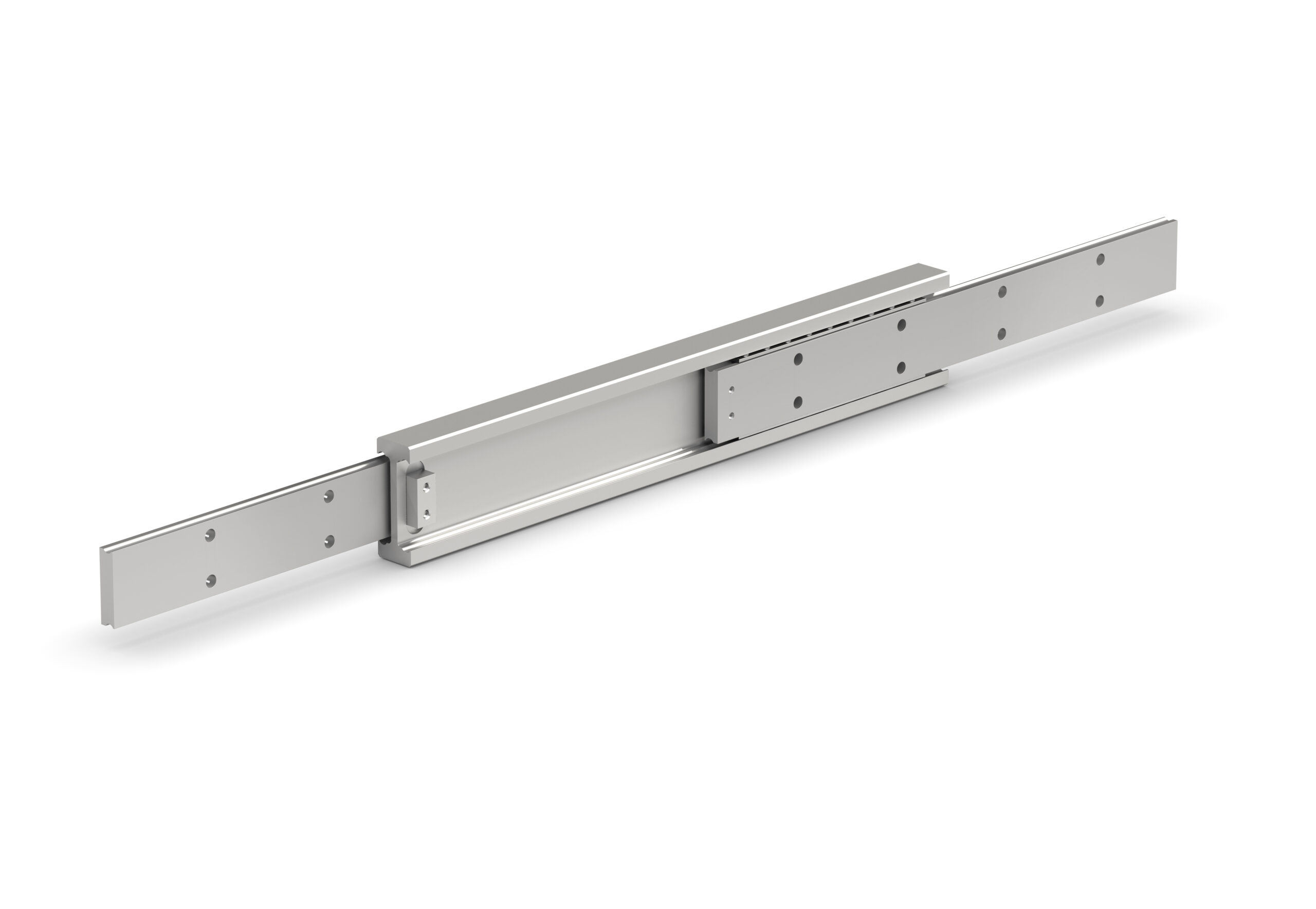

HGT0801600: Ray trượt ROLLON

₫1

Thông số kỹ thuật:

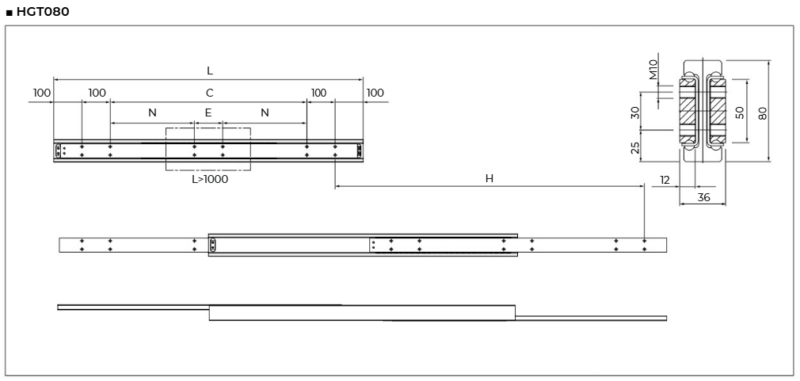

Ray trượt ROLLON HGT0801600

Dòng Sản Phẩm: HGT (Heavy Duty Telescopic Slides)Dòng ống lồng chịu tải nặng.
Mã Sản Phẩm: HGT0801600.
Hành Trình Mở: $\approx 1600\text{ mm}$
Tải Trọng Chịu Lực (Cặp): $500\text{ kg} - 1200\text{ kg}$
Hệ Thống Trượt: Bi lăn.
Vật Liệu Thân Ray Thép.
Xử Lý Bề Mặt Tiêu Chuẩn: Mạ Kẽm.
Dải Nhiệt Độ Hoạt Động: $-20^{\circ}\text{C}$ đến $+170^{\circ}\text{C}$
Độ Chính Xác: Độ rơ (Play) thấp $\approx 0 - 0.2\text{ mm}$ .

Danh mục: Rollon Thẻ: HGT0801600, Ray trượt, ROLLON

Mô tả

Trong lĩnh vực cơ khí chính xác và tự động hóa công nghiệp, việc lựa chọn hệ thống dẫn hướng tuyến tính có khả năng chịu tải nặng, hoạt động bền bỉ và đảm bảo độ chính xác là yếu tố then chốt. Sản phẩm Ray trượt ROLLON đến từ tập đoàn ROLLON (Italy) – một thương hiệu hàng đầu thế giới – đáp ứng được những thách thức này. Đặc biệt, dòng sản phẩm HGT Series, với mã hàng tiêu biểu HGT0801600, được dùng nhiều cho các ứng dụng công nghiệp yêu cầu khả năng mở rộng và độ cứng vững vượt trội.

Công ty CTI Supply tự hào là đại lý chính thức của ROLLON tại Việt Nam, cam kết mang đến giải pháp tốt cùng với sự hỗ trợ kỹ thuật chuyên sâu và mức giá cạnh tranh nhất.

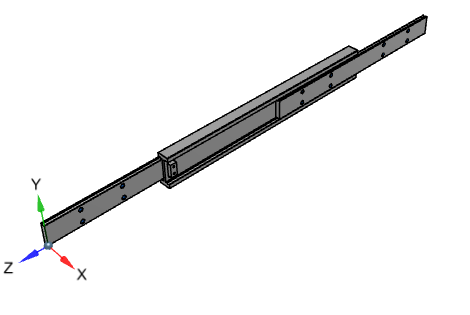

Ray trượt HGT0801600

1. Tổng Quan Sản Phẩm Ray Trượt ROLLON HGT0801600.

HGT0801600 là một mẫu ray trượt ống lồng (Telescopic Slide) thuộc dòng HGT (Heavy Duty Telescopic), được thiết kế để xử lý các tải trọng lớn và siêu nặng trong môi trường công nghiệp khắc nghiệt. Khác biệt với các loại ray trượt thông thường, HGT0801600 được chế tạo đặc biệt với cấu trúc đa tầng, cho phép thanh trượt mở rộng tối đa (Full Extension), cung cấp khả năng truy cập toàn bộ không gian bên trong mà không làm suy giảm độ cứng vững của hệ thống.

2. Đặc Tính Kỹ Thuật Chi Tiết của HGT0801600.

Dòng Ray trượt ROLLON HGT được thiết kế dựa trên nguyên tắc tối ưu hóa vật liệu và cấu trúc cơ học, mang lại những thông số kỹ thuật ấn tượng:

2.1. Khả Năng Chịu Tải và Độ Cứng Vững.

Tải Trọng Tối Đa: Với cấu trúc rãnh bi tôi cứng và tiết diện lớn, dòng HGT có thể đạt mức tải trọng tối đa lên đến $1200\text{ kg}$ cho một cặp ray và tải trọng trục $\text{F} > 8500\text{ N}$ (tương đương $\text{max} \approx 1200\text{ kg}/\text{cặp}$ $\approx 867\text{ kgf}$ ) cho các kích cỡ lớn. Mã HGT0801600 với tiết diện $80\text{ mm}$ đảm bảo độ cứng vững cao ngay cả khi mở rộng hoàn toàn.
Cấu trúc Chịu Lực: Thanh trung gian (Intermediate Element) được thiết kế với tiết diện dạng dầm IPN siêu cứng, giúp giảm độ võng và độ rơ (Zero Play) một cách tối đa, đặc biệt quan trọng với các ứng dụng có chiều dài lớn như $1600\text{ mm}$

2.2. Hành Trình và Kích Thước.

Hành Trình Mở Rộng: Full Extension (mở rộng hoàn toàn, hành trình $\text{S} \approx \text{L}_{\text{close}}$ ) hoặc thậm chí có thể mở rộng hai bên. Hành trình có thể lên đến $2000\text{ mm}$ , giúp HGT0801600 (với $L = 1600\text{ mm}$ ) cung cấp khả năng truy cập tối đa.
Vật Liệu và Xử Lý Bề Mặt:
- Sản xuất từ Thép kéo nguội hiệu suất cao (High-performance Cold Drawn Steel).
- Tiêu chuẩn mạ kẽm (Zinc Plating) hoặc có thể tùy chọn lớp phủ Kẽm-Nickel (Zinc-Nickel Coating) và bi thép không gỉ (Stainless Steel Balls) để tăng cường khả năng chống ăn mòn.

2.3. Điều Kiện Vận Hành.

Phạm vi Nhiệt Độ: Hoạt động ổn định trong dải nhiệt độ rộng từ $-20^{\circ}\text{C}$ đến $+170^{\circ}\text{C}$ .
Khả Năng Chống Môi Trường: Khả năng kháng muối và chống ẩm tuyệt vời, thích hợp cho môi trường ẩm ướt hoặc ngoài trời.

3. Nguyên Lý Hoạt Động Của Ray Trượt HGT0801600.

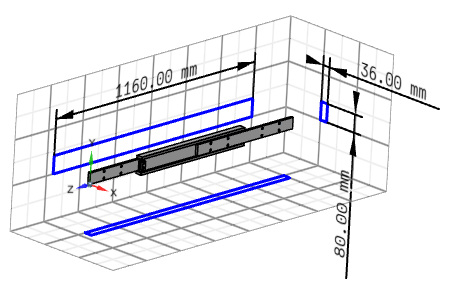

Ray trượt

Nguyên lý hoạt động của Ray trượt ROLLON HGT0801600 dựa trên cơ chế ống lồng (Telescopic Slide) với hệ thống bi lăn.

Cấu Trúc Đa Thanh: Ray trượt gồm ít nhất ba thanh: Thanh ngoài (Outer Rail) được gắn cố định vào khung/tủ, Thanh trong (Inner Rail) được gắn với tải trọng (ngăn kéo/bộ phận máy), và Thanh trung gian (Intermediate Element).
Truyền Chuyển Động: Khi Thanh trong chuyển động, nó kéo theo Thanh trung gian thông qua một hệ thống rãnh bi và vòng giữ bi (ball cage). Khi Thanh trung gian đã di chuyển hết hành trình so với Thanh ngoài, Thanh trong sẽ tiếp tục trượt trên Thanh trung gian cho đến khi đạt mức mở rộng tối đa (Full Extension).
Hệ Thống Bi Tải Nặng: Các viên bi được đặt trong rãnh trượt (race) đã được tôi cứng, đảm bảo phân phối tải trọng đồng đều trên bề mặt tiếp xúc lớn. Điều này giúp giảm áp lực cục bộ, tăng khả năng chịu tải hướng tâm (Radial Load) và chịu tải bên (Lateral Load), đồng thời duy trì chuyển động mượt mà, không rơ.
Tính Năng Đặc Biệt: Mã HGT0801600 có thể được tùy chọn thêm các tính năng như khóa ở vị trí đóng (locking in closed position), đĩa truyền động (drive discs) hoặc giảm chấn (shock absorbers) để đảm bảo an toàn và tối ưu hóa vận hành.

4. Ứng Dụng.

Với khả năng chịu tải siêu nặng, độ cứng cao và hành trình mở rộng tối đa, Ray trượt ROLLON HGT0801600 được ứng dụng rộng rãi trong các lĩnh vực yêu cầu khắt khe:

Máy móc Công nghiệp Nặng: Lắp đặt trên các bệ máy, cửa bảo vệ, hoặc khay dụng cụ chịu tải lớn của máy CNC, máy cắt laser.
Hệ thống Đường Sắt và Phương tiện Giao thông: Sử dụng cho các ngăn kéo ắc quy (battery trays) của tàu hỏa, xe bus, xe cứu hỏa hoặc cửa ra vào đặc biệt.
Thiết bị Quốc phòng/Hàng không: Giá đỡ thiết bị điện tử, hệ thống lưu trữ có thể kéo ra được (pull-out storage) trong các xe chuyên dụng, tàu chiến.
Tủ Điện và Trung tâm Dữ liệu (Data Center): Giá đỡ server, khay tủ điện công suất lớn, nơi cần khả năng truy cập toàn bộ để bảo trì.

5. Điểm mạnh và điểm yếu của ray trượt.

Đặc tính	Điểm Mạnh (Strengths)	Điểm Yếu (Weaknesses)
Tải Trọng	Khả năng chịu tải rất cao ( $\text{max} \approx 1200\text{ kg}/\text{cặp}$ ).	Khối lượng và kích thước lớn hơn so với ray trượt thông thường.
Hiệu suất	Độ cứng xoắn siêu hạng, chuyển động không rơ (Zero Play).	Yêu cầu lắp đặt chính xác (Edge Mounting được khuyến nghị).
Thiết kế	Cấu trúc dầm IPN độc quyền, cho phép hành trình dài ( $1600\text{ mm}$ ) với độ võng thấp.	Chi phí đầu tư ban đầu cao hơn do là sản phẩm kỹ thuật cao.
Môi trường	Kháng nhiệt, chống ẩm, chống muối tốt ( $-20^{\circ}\text{C}$ đến $+170^{\circ}\text{C}$ ).	Cần bôi trơn và bảo trì định kỳ theo khuyến nghị của ROLLON.
Tính năng	Tùy chọn đa dạng: khóa, giảm chấn, xử lý bề mặt đặc biệt.

6. CTI Supply – Đại Lý Ủy Quyền Ray Trượt ROLLON Tại Việt Nam

Để đảm bảo hiệu suất tối đa và tuổi thọ lâu dài cho hệ thống của bạn, việc lựa chọn một đối tác cung cấp uy tín là điều không thể thiếu. Công ty CTI Supply là Đại lý Chính thức của ROLLON tại thị trường Việt Nam, cam kết cung cấp sản phẩm Ray trượt ROLLON HGT0801600 chính hãng với những ưu thế vượt trội:

Hỗ trợ Kỹ thuật Chuyên sâu: Đội ngũ kỹ sư CTI Supply được đào tạo chuyên môn từ ROLLON, sẵn sàng hỗ trợ bạn tính toán tải trọng, lựa chọn mã hàng tối ưu (như HGT0801600) và tư vấn giải pháp lắp đặt chính xác.
Tư vấn và Giải pháp Tối ưu: Cung cấp giải pháp trọn gói, từ thiết kế sơ bộ đến triển khai, giúp khách hàng tiết kiệm thời gian và chi phí.
Giá cả Cạnh tranh: Với vai trò là đại lý, CTI Supply đảm bảo mức giá tốt nhất trên thị trường cho sản phẩm HGT0801600 và các dòng Ray trượt ROLLON khác.
Hàng hóa sẵn có và Chính sách Bảo hành Uy tín.
