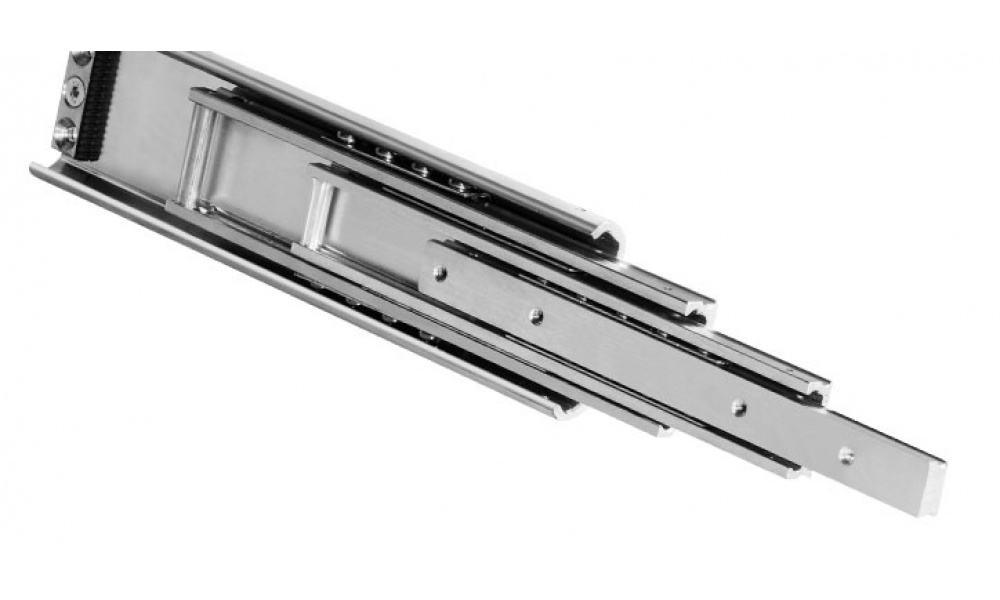

H1C075: Ray trượt công nghiệp 3 tầng ROLLON

Trong lĩnh vực tự động hóa và cơ khí công nghiệp, việc lựa chọn ray trượt công nghiệp 3 tầng chất lượng cao là yếu tố then chốt để đảm bảo hiệu suất, độ bền và an toàn cho hệ thống. Sản phẩm H1C075 thuộc dòng Hegra Rail của ROLLON (Italy) là một trong những giải pháp tiêu biểu, nổi bật với khả năng mở rộng vượt mức (over-extension) và độ cứng vững tuyệt vời, được thiết kế để đáp ứng các yêu cầu khắt khe nhất trong môi trường công nghiệp nặng.

1. Công Dụng và Ứng Dụng Đa Dạng Của Ray Trượt công nghiệp 3 tầng.

Mục tiêu chính của ray trượt công nghiệp 3 tầng H1C075 là cung cấp khả năng truy cập tối đa vào các ngăn kéo, khoang chứa hoặc các bộ phận máy móc, nơi mà ray trượt thông thường không thể đáp ứng được hành trình mở rộng.

1.1. Công Dụng Chính.

• Tối đa hóa không gian truy cập: Cho phép thanh trượt kéo ra một hành trình lớn hơn nhiều so với chiều dài ray khi đóng (lên đến 150%), giúp người dùng lấy được toàn bộ vật phẩm hoặc thực hiện bảo trì dễ dàng ở cả những vị trí sâu nhất.
• Chịu tải trọng lớn: Đảm bảo hệ thống vận hành ổn định và an toàn ngay cả khi chịu tải nặng và mở rộng hoàn toàn.
• Độ bền cao trong môi trường khắc nghiệt: Phù hợp với các ứng dụng có rung động, va đập hoặc yêu cầu hoạt động liên tục.

1.2. Ứng Dụng Tiêu Biểu.

• Xe Chuyên Dụng (Đặc biệt là Xe Cứu Hộ và Quân sự): Lắp đặt trong các khoang chứa dụng cụ, bệ trượt của máy phát điện, hoặc hệ thống pin/ắc quy tải nặng, nơi cần kéo ra hoàn toàn để thao tác.
• Ngành Đường Sắt (Railway): Sử dụng cho các ngăn kéo dịch vụ, khoang chứa thiết bị điện tử hoặc bộ phận máy trên tàu hỏa, yêu cầu độ tin cậy và chống rung lắc cao.
• Máy Móc và Trung Tâm Gia Công: Ứng dụng trong các tấm chắn bảo vệ, cửa máy hoặc bàn trượt trong các nhà máy sản xuất tự động.
• Hệ Thống Lưu Trữ và Kho Bãi Công Nghiệp: Dùng cho các kệ chứa khuôn mẫu, dụng cụ hoặc thiết bị nặng, cần mở rộng tối đa để cẩu và đặt vật liệu.

2. Đặc Tính Kỹ Thuật Nổi Bật Của H1C075.

ROLLON H1C075 thuộc dòng ray trượt Hegra Rail, được chế tạo để cung cấp hiệu suất vượt trội.

2.1. Khả Năng Mở Rộng Vượt Mức (Over-Extension – 150%).

Điểm đặc trưng làm nên sức mạnh của H1C075 là khả năng mở rộng hành trình lên đến 150% so với chiều dài ray khi đóng (hoặc có thể tùy chọn đến 200% đối với dòng HVC/HDS/DS), đây là một tính năng vượt trội so với ray trượt thông thường (chỉ mở rộng 100%).

• Lợi ích: Cho phép người dùng truy cập toàn bộ nội dung của ngăn kéo hoặc khoang chứa, ngay cả phần nằm sâu bên trong khung cố định, tối ưu hóa không gian làm việc và lưu trữ.

2.2. Cấu Tạo 3 Tầng Và Độ Cứng Vững Cao.

Mặc dù được gọi là “ray trượt 3 tầng” trong tiếng Việt để chỉ khả năng mở rộng vượt mức, thực chất H1C075 là ray trượt lồng vào nhau, bao gồm 3 thành phần chính: thanh cố định (Outer Member), thanh trung gian (Intermediate Member), và thanh di động (Inner Member).

• Vật liệu: Được làm từ thép kéo nguội hiệu suất cao, giúp tối ưu hóa khối lượng và quán tính, đồng thời đảm bảo độ bền và tuổi thọ.
• Thiết kế: Thanh trung gian có hình dạng chữ “S” hoặc tương tự với mô-men quán tính lớn, mang lại độ cứng vững xuất sắc cho toàn hệ thống ngay cả khi thanh trượt được kéo ra hoàn toàn dưới tải nặng.
• Chịu tải: Mặc dù tải trọng cụ thể phụ thuộc vào chiều dài, nhưng dòng H1C075 được thiết kế để xử lý tải trọng lớn với độ võng thấp, phù hợp với các ứng dụng công nghiệp. (Ví dụ: Tải trọng tối đa cho một cặp H1C75 có thể lên đến $1350\text{ N}$ với chiều dài $300\text{ mm}$ – thông số tham khảo).

2.3. Nguyên Lý Hoạt Động.

H1C075 hoạt động dựa trên nguyên lý của ray trượt bi (Ball Bearing Telescopic Rail). Các viên bi được bố trí trong rãnh bi (raceways) đã được tôi cứng (hardened raceways) của các thanh ray.

1. Chuyển động: Thanh trượt di chuyển trơn tru nhờ sự lăn của các viên bi, đảm bảo ma sát thấp và chuyển động chính xác.
2. Hành trình: Khi kéo, thanh trong cùng trượt ra khỏi thanh trung gian, sau đó thanh trung gian trượt ra khỏi thanh cố định, cho phép tổng hành trình mở rộng vượt qua chiều dài ban đầu.
3. Độ rơ: Nhờ việc sử dụng các rãnh bi được tôi cứng và chế tạo chính xác, thanh trượt hoạt động không có độ rơ (zero play) trong suốt hành trình, rất quan trọng cho các ứng dụng đòi hỏi độ chính xác và ổn định.

3. Điểm mạnh.

• Mở Rộng 150%: Hành trình mở rộng vượt trội so với chiều dài đóng, tối đa hóa khả năng tiếp cận.
• Độ Cứng Vững Cao: Thiết kế thanh trung gian tối ưu giúp hệ thống ổn định và ít bị võng dưới tải nặng khi kéo dài.
• Chịu Tải Công Nghiệp: Phù hợp cho các ứng dụng tải nặng và hoạt động liên tục trong môi trường khắc nghiệt.
• Rãnh Bi Tôi Cứng: Tăng cường độ bền, khả năng chịu va đập và kéo dài tuổi thọ sản phẩm.
• Tính Toán Tuổi Thọ: ROLLON cung cấp dữ liệu kỹ thuật chi tiết, cho phép tính toán tuổi thọ chính xác cho từng ứng dụng, đảm bảo độ tin cậy.

4. Điểm yếu.

• Giá Thành: Là sản phẩm chất lượng cao từ Châu Âu (Italy) với công nghệ tiên tiến, giá thành thường cao hơn các loại ray trượt thông thường.
• Cân Nặng và Kích Thước: Được thiết kế để chịu tải nặng, tổng thể sản phẩm có thể nặng và lớn hơn các loại ray bi dân dụng.
• Yêu Cầu Lắp Đặt: Đòi hỏi sự chính xác khi lắp đặt và cần sử dụng mã riêng biệt cho ray bên trái và bên phải (theo một số cấu hình Hegra Rail).

5. CTI Supply – Đại Lý Chính Thức ROLLON Tại Việt Nam.

Để đảm bảo quý khách hàng có được giải pháp ray trượt chịu tải ROLLON H1C075 chính xác và hiệu quả nhất, việc làm việc với nhà cung cấp chính hãng là điều cần thiết.

CTI Supply tự hào là đại lý chính thức của ROLLON tại Việt Nam, cam kết cung cấp sản phẩm H1C075 và toàn bộ dòng sản phẩm ray trượt chịu tải công nghiệp ROLLON với những ưu điểm sau:

• Hỗ Trợ Kỹ Thuật Chuyên Sâu: Đội ngũ kỹ sư giàu kinh nghiệm của CTI Supply sẽ tư vấn chi tiết về lựa chọn mã sản phẩm, tính toán tải trọng, tuổi thọ, và hỗ trợ kỹ thuật trong suốt quá trình lắp đặt và vận hành ray trượt chịu tải.
• Giá Cả Cạnh Tranh: Là đại lý chính thức, chúng tôi cung cấp mức giá ray trượt công nghiệp 3 tầng H1C075 cạnh tranh nhất thị trường, cùng với nguồn hàng ổn định và thời gian giao hàng nhanh chóng.
• Sản Phẩm Chính Hãng: Đảm bảo 100% sản phẩm nhập khẩu trực tiếp từ ROLLON, có đầy đủ chứng chỉ chất lượng (CQ) và xuất xứ (CO).
