Bạc đạn con lăn dẫn hướng Nadella là giải pháp tối ưu cho các hệ thống truyền động tuyến tính, giúp đảm bảo độ chính xác, độ bền và khả năng chịu tải cao. Với nhiều dòng sản phẩm như FR40EU, FRN 22EI, FRR40EU, FR 32 EU, FRR32 EU, FRNR 22 EI, FR22EU, FRL40EU A G2, FRN 32EI, FRNR 32 EI, FRNR40EI, FRR22EU của Nadella mang đến sự đa dạng lựa chọn cho các ứng dụng công nghiệp hiện đại.

1. Vòng bi dẫn hướng Nadella FR40EU
Vòng bi dẫn hướng Nadella FR40EU là dòng bạc đạn con lăn chuyên dụng, được thiết kế để chịu tải cao, vận hành chính xác và bền bỉ trong các hệ thống truyền động tuyến tính công nghiệp. Đây là lựa chọn tối ưu cho máy CNC, dây chuyền sản xuất và các ứng dụng tự động hóa hiện đại.
1.1. Giới thiệu
- Tên sản phẩm: Vòng bi dẫn hướng Nadella
- Loại: Cam follower / guide roller (bạc đạn con lăn dẫn hướng)
- Thương hiệu: Nadella – nhà sản xuất hàng đầu về giải pháp truyền động tuyến tính, hiện thuộc tập đoàn Rollon (Timken Group).
- Ứng dụng: Dùng trong hệ thống dẫn hướng tuyến tính, máy CNC, robot công nghiệp, dây chuyền sản xuất tự động.
1.2. Thông số kỹ thuật chính
- Đường kính ngoài (D): 40 mm
- Chiều rộng (B): 28 mm
- Trọng lượng: ~0.27 kg
- Loại vòng bi: Ball-bearing stud type track roller
- Vật liệu: Thép chịu lực, vòng ngoài dày
- Kiểu lắp: Stud có ren, dễ dàng gắn vào hệ thống
- Phớt: 2RS – phớt cao su hai bên, chống bụi và chống nước
- Khả năng chịu tải: Cao, đặc biệt với tải hướng tâm
1.3. Ưu điểm nổi bật
- Chịu tải lớn: Vòng ngoài dày giúp FR40EU chịu được lực hướng tâm mạnh.
- Độ chính xác cao: Con lăn bi giảm ma sát, đảm bảo chuyển động mượt mà.
- Lắp đặt dễ dàng: Thiết kế stud ren chắc chắn, thuận tiện cho việc gắn vào ray dẫn hướng.
- Bảo vệ tốt: Phớt cao su 2RS chống bụi, chống nước, tăng tuổi thọ vòng bi.
- Đa dụng: Phù hợp cho nhiều loại ray dẫn hướng và ứng dụng công nghiệp khác nhau.
2. Vòng bi track roller Nadella FRN 22EI

Vòng bi Nadella FRN 22EI là vòng bi dẫn hướng chất lượng cao, đáp ứng nhu cầu chính xác, bền bỉ và hiệu quả trong các ứng dụng công nghiệp hiện đại.
2.1. Thông số kỹ thuật chính
- Đường kính ngoài (D): 22 mm
- Chiều rộng (B): 12 mm
- Trọng lượng: ~0.05 kg
- Loại vòng bi: Track roller – con lăn dẫn hướng
- Vật liệu: Thép chịu lực, xử lý nhiệt chống mài mòn
- Kiểu lắp: Stud ren, dễ dàng gắn vào ray dẫn hướng
- Phớt: 2RS – phớt cao su hai bên, chống bụi và chống nước
- Khả năng chịu tải: Tốt, phù hợp cho tải hướng tâm và tải kết hợp
2.2. Ưu điểm nổi bật
- Độ chính xác cao: Giúp hệ thống vận hành mượt mà, ổn định.
- Chịu tải tốt: Phù hợp cho cả ứng dụng tốc độ cao và tải nặng.
- Tuổi thọ dài: Vật liệu thép chất lượng cao, chống mài mòn.
- Thiết kế nhỏ gọn: Dễ dàng lắp đặt trong không gian hạn chế.
- Bảo vệ tối ưu: Phớt 2RS giúp chống bụi, chống nước, tăng độ bền.
2.3. Ứng dụng thực tế
- Máy CNC: đảm bảo độ chính xác khi di chuyển bàn máy.
- Robot công nghiệp: hỗ trợ chuyển động tuyến tính ổn định.
- Dây chuyền sản xuất tự động: tăng tốc độ và độ tin cậy.
- Ngành đóng gói, điện tử, y tế: yêu cầu độ chính xác cao và độ bền lâu dài.

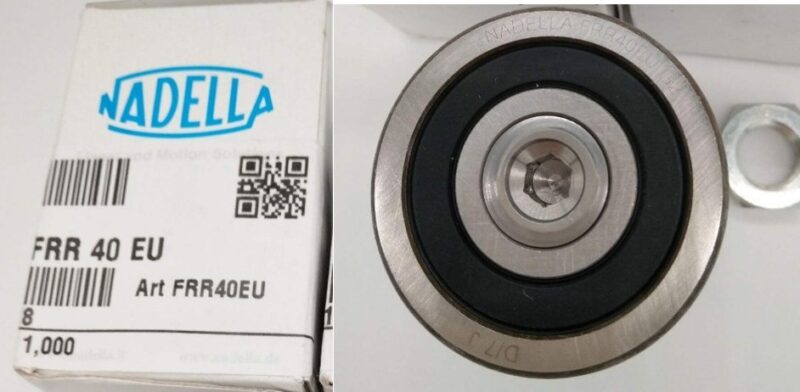

3. Bạc đạn con lăn dẫn hướng FRR40EU
Bạc đạn con lăn dẫn hướng Nadella FRR40EU – vòng bi chính xác, chịu tải cao, bền bỉ cho máy CNC và dây chuyền sản xuất.

3.1. Thông số kỹ thuật chính
- Đường kính ngoài (D): 40 mm
- Chiều rộng (B): 28 mm
- Trọng lượng: ~0.27 kg
- Loại vòng bi: Track roller – con lăn dẫn hướng
- Vật liệu: Thép chịu lực, xử lý nhiệt chống mài mòn
- Kiểu lắp: Stud ren, dễ dàng gắn vào ray dẫn hướng
- Phớt: 2RS – phớt cao su hai bên, chống bụi và chống nước
- Khả năng chịu tải: Rất cao, đặc biệt với tải hướng tâm và tải kết hợp
3.2. Ưu điểm nổi bật
- Chịu tải lớn: Thiết kế vòng ngoài dày, phù hợp cho môi trường công nghiệp nặng.
- Độ chính xác cao: Giúp hệ thống vận hành mượt mà, giảm rung động.
- Tuổi thọ dài: Vật liệu thép chất lượng cao, chống mài mòn.
- Bảo vệ tối ưu: Phớt 2RS chống bụi, chống nước, tăng độ bền.
- Ứng dụng đa dạng: Từ máy CNC, robot đến dây chuyền sản xuất tự động.

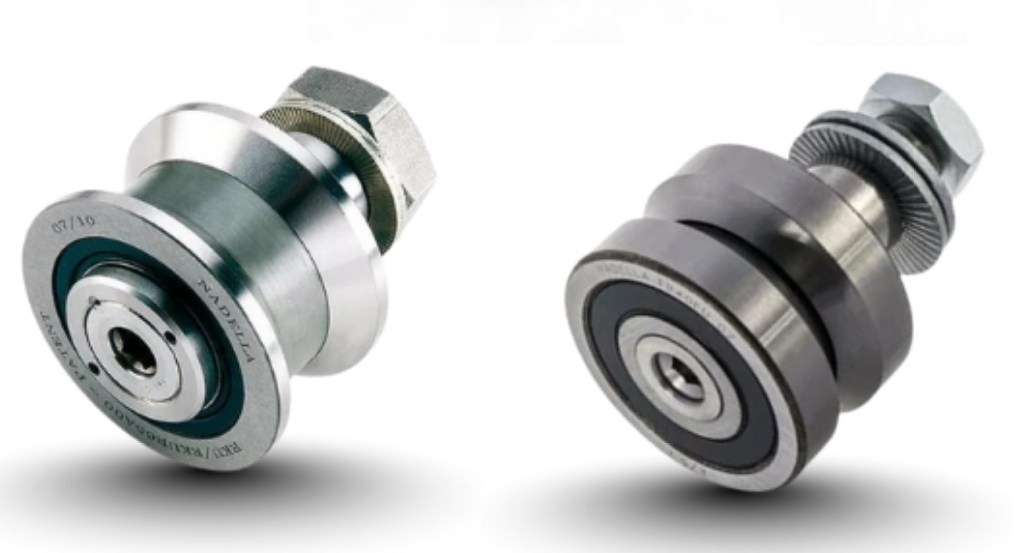

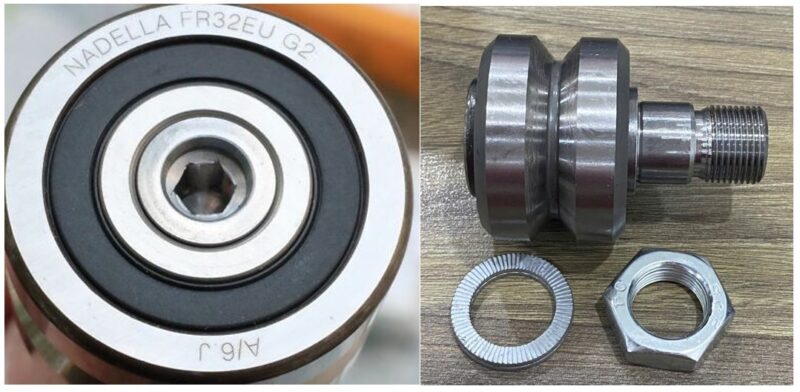

4. Vòng bi con lăn dẫn hướng Nadella FR 32 EU

4.1. Thông số kỹ thuật chính
- Đường kính ngoài (D): 32 mm
- Chiều rộng (B): 20 mm
- Trọng lượng: ~0.15 kg
- Loại vòng bi: Track roller – con lăn dẫn hướng
- Vật liệu: Thép chịu lực, xử lý nhiệt chống mài mòn
- Kiểu lắp: Stud ren, dễ dàng gắn vào ray dẫn hướng
- Phớt: 2RS – phớt cao su hai bên, chống bụi và chống nước
- Khả năng chịu tải: Tốt, phù hợp cho tải hướng tâm và tải kết hợp
4.2. Ưu điểm nổi bật
- Độ chính xác cao: Giúp hệ thống vận hành mượt mà, ổn định.
- Chịu tải tốt: Phù hợp cho cả ứng dụng tốc độ cao và tải nặng.
- Tuổi thọ dài: Vật liệu thép chất lượng cao, chống mài mòn.
- Thiết kế nhỏ gọn: Dễ dàng lắp đặt trong không gian hạn chế.
- Bảo vệ tối ưu: Phớt 2RS giúp chống bụi, chống nước, tăng độ bền.
5. Vòng bi con lăn dẫn hướng Nadella FRNR 22 EI

5.1. Thông số kỹ thuật chính
- Tên sản phẩm: Nadella FRNR 22 EI Guide Roller
- Đường kính ngoài (Outer Diameter): 22 mm
- Trọng lượng: ~0,06 kg
- Loại vòng bi: Needle roller bearing (bạc đạn kim)
- Cấu tạo: Có trục ren M6x1 để lắp đặt dễ dàng
- Raceway: Hai bên rãnh lăn hơi lồi (slightly convex) giúp tự căn chỉnh
- Khả năng chịu tải động (Dynamic radial load rating): 3.280 N
- Phớt bảo vệ: Sealed on both sides (chống bụi và dầu)
- Vật liệu: Thép chịu lực, có thể đặt hàng phiên bản inox (FRNR…NX)
- Nhiệt độ làm việc: Lên tới 120°C với phớt Viton tiêu chuẩn
5.2. Ưu điểm nổi bật
- Độ chính xác cao: Thiết kế bạc đạn kim giúp giảm ma sát, tăng độ ổn định.
- Chịu tải tốt: Đáp ứng nhu cầu trong các hệ thống dẫn hướng công nghiệp nặng.
- Dễ lắp đặt: Có ren tiêu chuẩn M6x1, kèm vòng hãm và đai ốc.
- Độ bền cao: Phớt kín hai bên giúp bảo vệ khỏi bụi, dầu và môi trường khắc nghiệt.
5.3. Ứng dụng thực tế
- Máy móc công nghiệp: CNC, máy đóng gói, máy cắt.
- Hệ thống dẫn hướng: Robot công nghiệp, băng tải, dây chuyền sản xuất.
- Ngành cơ khí chính xác: Các thiết bị cần chuyển động ổn định và lâu dài.
5.4. Lời khuyên khi chọn mua
- Xác định tải trọng và kích thước phù hợp với máy móc trước khi đặt hàng.
- Ưu tiên nhà phân phối chính hãng để đảm bảo chất lượng và tuổi thọ vòng bi.
- So sánh với các model khác (FRNR19, FRNR32, FRNR40) nếu cần đường kính hoặc tải trọng khác.

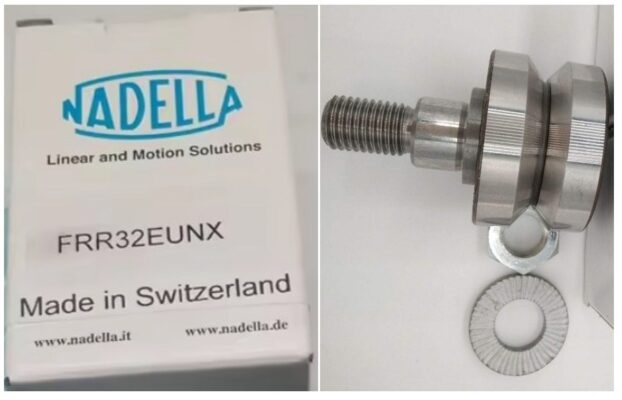

6. Bạc đạn cam Nadella FRR32 EU

6.1. Giới thiệu sản phẩm
- Tên sản phẩm: Bạc đạn cam Nadella FRR32 EU
- Thương hiệu: Nadella – nhà sản xuất bạc đạn hàng đầu châu Âu
- Loại: Cam Follower / Guide Roller
- Ứng dụng: Dùng trong các hệ thống dẫn hướng, máy móc công nghiệp, dây chuyền sản xuất tự động.
6.2. Thông số kỹ thuật nổi bật
- Đường kính ngoài (Outer Diameter): 32 mm
- Chiều rộng (Width): 21 mm
- Trọng lượng (Weight): 125 g
- Cấu tạo (Construction): Double row angular contact ball bearing (bạc đạn bi tiếp xúc góc hai dãy)
- Raceway: Dạng lồi nhẹ, hỗ trợ tự căn chỉnh khi lắp đặt
- Phớt bảo vệ (Seal): NBR chống bụi và dầu
- Ứng dụng: Cam follower / guide roller trong hệ thống dẫn hướng, máy móc công nghiệp, dây chuyền tự động hóa
6.3. Ưu điểm vượt trội
- Độ bền cao: Thiết kế hai dãy bi tiếp xúc góc giúp chịu tải trọng lớn.
- Khả năng tự căn chỉnh: Raceway lồi nhẹ giúp bạc đạn thích ứng với sai lệch nhỏ trong lắp đặt.
- Chống bụi, chống dầu: Phớt NBR bảo vệ bạc đạn khỏi môi trường khắc nghiệt.
- Dễ dàng thay thế: Kích thước tiêu chuẩn, tương thích nhiều loại máy móc.
6.4. Ứng dụng thực tế
- Ngành sản xuất tự động hóa: Dùng trong hệ thống dẫn hướng, robot công nghiệp.
- Ngành cơ khí chính xác: Máy CNC, máy cắt, máy đóng gói.
- Ngành vận tải – kho bãi: Hệ thống băng tải, xe nâng.
6.5. Lợi ích
- Tiết kiệm chi phí bảo trì nhờ tuổi thọ cao.
- Tăng hiệu suất vận hành cho dây chuyền sản xuất.
- Đảm bảo an toàn và ổn định trong môi trường công nghiệp khắc nghiệt.
7. Một số loại vòng bi cam dẫn hướng khác của Nadella
7.1. Thông số kỹ thuật từng model
- FR22EU
- Đường kính ngoài: 22 mm
- Loại: Cam follower / guide roller
- Cấu tạo: Bi tiếp xúc góc hai dãy
- Phớt: NBR chống bụi và dầu
- FRL40EU A G2
- Đường kính ngoài: 40 mm
- Loại: Long stud cam follower (trục dài)
- Cấu tạo: Double row angular contact ball bearing
- Ren trục: M10x1,25
- Phớt: Sealed both sides
- FRN 32EI
- Đường kính ngoài: 32 mm
- Loại: Needle roller cam follower (bạc đạn kim)
- Trục ren: M10x1,5
- Khả năng chịu tải động: ~6.000 N
- Phớt: Sealed both sides
- FRNR 32 EI
- Đường kính ngoài: 32 mm
- Loại: Needle roller cam follower có vòng hãm
- Trục ren: M10x1,5
- Khả năng chịu tải động: ~6.500 N
- Phớt: Sealed both sides
- FRNR40EI
- Đường kính ngoài: 40 mm
- Loại: Needle roller cam follower có vòng hãm
- Trục ren: M12x1,75
- Khả năng chịu tải động: ~9.000 N
- Phớt: Sealed both sides
- FRR22E
- Đường kính ngoài: 22 mm
- Loại: Cam follower bi tiếp xúc góc
- Cấu tạo: Double row angular contact ball bearing
- Phớt: NBR chống bụi và dầu
7.3. Bảng so sánh nhanh
| Model | Đường kính (mm) | Loại bạc đạn | Trục ren | Tải động (N) | Phớt |
|---|---|---|---|---|---|
| FR22EU | 22 | Bi tiếp xúc góc | M6x1 | ~3.000 | NBR |
| FRL40EU A G2 | 40 | Bi tiếp xúc góc | M10x1,25 | ~7.500 | Sealed |
| FRN 32EI | 32 | Kim (needle) | M10x1,5 | ~6.000 | Sealed |
| FRNR 32 EI | 32 | Kim + vòng hãm | M10x1,5 | ~6.500 | Sealed |
| FRNR40EI | 40 | Kim + vòng hãm | M12x1,75 | ~9.000 | Sealed |
| FRR22E | 22 | Bi tiếp xúc góc | M6x1 | ~3.200 | NBR |
7.4. Kết luận:
- Các dòng FR…EU/FRR…E thường dùng bi tiếp xúc góc, phù hợp cho tải vừa và độ chính xác cao.
- Các dòng FRN…EI/FRNR…EI dùng bạc đạn kim, chịu tải lớn hơn, thích hợp cho môi trường công nghiệp nặng.
- Kích thước và loại ren trục khác nhau giúp lựa chọn phù hợp với từng máy móc.
