Bạn đang tìm kiếm một giải pháp kẹp phôi tin cậy, độ chính xác cao và linh hoạt cho máy CNC 3, 4 hoặc đặc biệt là 5 trục? Ê tô SCHUNK KSC3 125-160 với mã sản phẩm 1514241 chính là câu trả lời hoàn hảo. Được phát triển bởi SCHUNK – thương hiệu hàng đầu thế giới về công nghệ kẹp và gắp, dòng Ê tô KSC3 mang đến hiệu suất vượt trội, độ bền bỉ tối đa và khả năng thiết lập nhanh chóng, giúp nâng cao năng suất và chất lượng sản phẩm gia công.
Công ty CTI Supply tự hào là đại lý chính thức của SCHUNK tại Việt Nam, cam kết cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật chuyên sâu và có mức giá cạnh tranh nhất thị trường.
1. Ứng Dụng Đa Dạng Của Ê tô SCHUNK KSC3.
Ê tô SCHUNK KSC3 125-160 không chỉ là một dụng cụ kẹp đơn thuần mà là một hệ thống kẹp phôi linh hoạt, được thiết kế để đáp ứng các yêu cầu khắt khe nhất trong ngành công nghiệp cơ khí chính xác.
1.1. Ứng Dụng Chính Trong Gia Công CNC.
- Trung tâm Gia công CNC (Machining Centers): Đây là ứng dụng chủ yếu, nơi KSC3 phát huy tối đa khả năng kẹp chắc chắn và độ chính xác lặp lại cao, đặc biệt quan trọng trong các quy trình phay, khoan, và mài.
- Gia công 5 Trục (5-axis Machining): Thiết kế thân Ê tô cực kỳ phẳng (Extremely flat design) và tối ưu hóa biên dạng (optimized interfering contour) cho phép máy gia công 5 trục dễ dàng tiếp cận phôi từ hầu hết các góc độ, tối đa hóa không gian làm việc của máy.
- Gia công Chi tiết Cả Thô và Tinh: Với lực kẹp cao (lên đến 35 kN) và độ chính xác lặp lại gần như tuyệt đối, sản phẩm này phù hợp cho cả gia công thô (cần lực kẹp lớn để chống rung động) và gia công tinh (cần độ chính xác cao và bề mặt hoàn thiện tốt).
- Tích hợp Hệ thống Tự động hóa (Automation and Pallet Storage): Khả năng tương thích với hệ thống thay pallet nhanh SCHUNK VERO-S giúp sản phẩm KSC3 125-160 dễ dàng tích hợp vào các giải pháp tự động hóa, giảm thiểu thời gian thiết lập và tăng hiệu suất sản xuất.
1.2. Ngành Công Nghiệp Tiêu Biểu.
Ê tô 1514241 là lựa chọn hàng đầu cho các ngành:
- Hàng không & Vũ trụ (Aerospace): Nơi yêu cầu độ chính xác và khả năng kẹp các vật liệu đặc biệt.
- Ô tô & Phụ trợ (Automotive): Sản xuất các chi tiết khuôn mẫu, linh kiện động cơ đòi hỏi độ bền và lặp lại.
- Khuôn mẫu (Mold & Die): Gia công các phôi khuôn phức tạp, cần độ ổn định cao.
- Sản xuất Thiết bị Y tế (Medical): Gia công các chi tiết kích thước nhỏ, đòi hỏi độ chính xác tuyệt đối.
2. Công Dụng, Nguyên Lý Hoạt Động.
2.1. Công Dụng Chính:
Công dụng cốt lõi của Ê tô KSC3 125-160 là cố định phôi gia công ở vị trí chính xác và ổn định nhất.
- Định tâm Tự động: Với cơ chế kẹp định tâm (Centric Clamping), phôi luôn được cố định chính xác tại tâm của Ê tô, giúp lập trình đơn giản hơn và đảm bảo sự đối xứng của chi tiết gia công.
- Giảm thiểu Độ rung và Độ lệch: Lực kẹp cao 35kN và cơ chế kẹp bằng lực căng (clamping by tension) ngăn chặn sự uốn cong của thân Ê tô, giữ phôi ổn định ngay cả khi gia công với tốc độ cắt cao.
- Tối ưu hóa Thời gian Thay đổi Hàm: Hệ thống hàm kẹp đa dạng (hàm Grip, hàm mềm, hàm đảo ngược) kết hợp với thao tác thay hàm nhanh chỉ bằng 2 vít giúp Ê tô này trở nên vô cùng linh hoạt, chuyển đổi tác vụ nhanh chóng.
2.2. Nguyên Lý Hoạt Động Kẹp Định Tâm (Centric Clamping):
Ê tô SCHUNK KSC3 hoạt động dựa trên nguyên lý kẹp đồng tâm, trong đó cả hai hàm kẹp di chuyển đồng thời với tốc độ bằng nhau về phía tâm cố định của Ê tô.
- Truyền Lực: Khi người vận hành siết vít điều khiển bằng cờ lê lực (hoặc thủ công), lực momen sẽ được truyền tới trục vít.
- Chuyển động Đồng tâm: Trục vít (Spindle) được gắn bi (ball bearing mounted) và không có khe hở (backlash-free) điều khiển hai khối trượt (slide) chứa hàm kẹp di chuyển đối xứng nhau.
- Định vị Chính xác: Do cả hai hàm di chuyển đồng thời và đối xứng, điểm kẹp trung tâm của phôi luôn trùng với tâm cơ học của Ê tô, loại bỏ nhu cầu căn chỉnh lại vị trí “Zero” sau khi kẹp phôi. Điều này lý giải cho độ chính xác lặp lại ấn tượng.
- Bảo vệ tối đa: Hệ thống trục vít được bao bọc kín, cùng với các rãnh thoát phoi và dung dịch làm mát bên hông, đảm bảo Ê tô hoạt động sạch sẽ, ít bảo trì và tăng tuổi thọ.
3. Điểm Mạnh và Điểm Yếu Của Ê tô SCHUNK KSC3.
Điểm mạnh:
- Chống ăn mòn Tối ưu: Thân Ê tô mạ Nickel là một điểm nâng cấp lớn, giúp Ê tô bền bỉ hơn trong môi trường gia công ẩm ướt, nhiều chất làm mát.
- Độ cứng vững và Lực kẹp Siêu hạng: Lực kẹp đảm bảo quá trình gia công an toàn, đặc biệt là kẹp phôi thô và gia công 5 trục.
- Tiếp cận Phôi 5 Trục Tối đa: Thiết kế thấp và tối ưu biên dạng mang lại không gian làm việc tốt nhất cho đầu dao.
- Linh hoạt Cao: Hệ thống hàm kẹp (Jaw Program) rộng nhất thị trường, thay đổi nhanh chóng, tương thích với hệ thống thay pallet VERO-S.
- Độ chính xác Lặp lại Cao nhất: Nhờ trục vít không khe hở và ổ bi, đảm bảo độ lặp lại vượt trội.
Điểm yếu:
- Chi phí Đầu tư Ban đầu: Là sản phẩm công nghệ cao từ Đức, Ê tô SCHUNK KSC3 125-160 có chi phí đầu tư cao hơn so với các loại Ê tô thông thường. Tuy nhiên, sự bền bỉ và hiệu quả mang lại về lâu dài sẽ bù đắp lại chi phí này.
- Yêu cầu Bảo dưỡng Định kỳ: Dù có cơ chế tự bảo vệ tốt, để duy trì độ chính xác lên đến 0.01mm, sản phẩm nàu cần được vệ sinh và bôi trơn định kỳ theo khuyến cáo của SCHUNK.

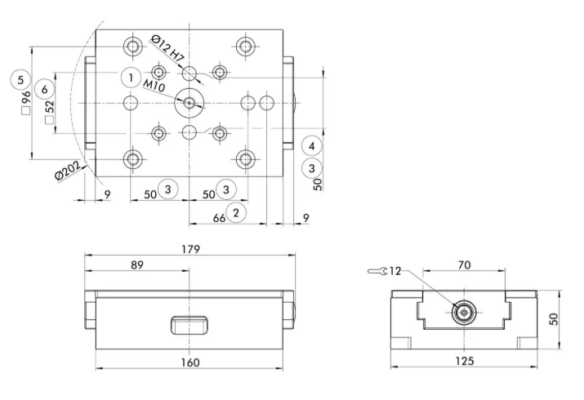

4. Đặc tính kỹ thuật.
Ê tô SCHUNK KSC3 125-160 với mã 1514241 được chế tạo dựa trên hàng loạt các công nghệ và tính năng thiết kế độc quyền của SCHUNK, nhằm tối ưu hóa độ chính xác và độ bền bỉ trong gia công:
4.1. Công nghệ Định tâm và Độ Chính xác Tuyệt đối.
- Nguyên lý Kẹp Định tâm (Centric Clamping): Cả hai hàm kẹp di chuyển đồng thời và đối xứng, đảm bảo phôi luôn được giữ ở vị trí trung tâm cố định. Điều này đơn giản hóa lập trình và thiết lập điểm Zero phôi, tiết kiệm thời gian đáng kể.
- Độ chính xác Lặp lại Cao nhất: Đạt 0.01mm nhờ vào thiết kế trục vít (spindle) được gắn trên ổ bi và không có khe hở (backlash-free), đảm bảo định vị phôi hoàn hảo sau mỗi lần thay đổi.
4.2. Thiết kế Tối ưu hóa.
- Thiết kế Siêu phẳng (Extremely Flat Design): Chiều cao Ê tô được giảm thiểu tối đa, kết hợp với biên dạng được tinh chỉnh, giúp tối đa hóa khoảng không gian làm việc của máy và cho phép dụng cụ cắt dễ dàng tiếp cận phôi từ 5 phía (5-sided machining).
- Kẹp bằng Lực căng (Clamping by Tension): Cơ chế kẹp tạo ra lực căng trên thân, loại bỏ xu hướng uốn cong của thân Ê tô dưới áp lực kẹp lớn, duy trì độ cứng vững và ổn định cho phôi.
4.3. Bảo vệ Tối đa và Độ bền bỉ Vượt trội.
- Thân Ê tô Mạ Nickel (Nickel-plated Base Body): Đây là một đặc tính quan trọng, cung cấp khả năng chống ăn mòn tối ưu và chống lại tác động hóa học của dung dịch làm mát và phoi kim loại, kéo dài tuổi thọ sản phẩm.
- Trục vít Bao bọc Kín (Encapsulated Spindle): Bảo vệ tuyệt đối cơ cấu truyền động bên trong khỏi phoi và chất lỏng, làm cho Ê tô ít nhạy cảm với bụi bẩn và giảm thiểu nhu cầu bảo trì thường xuyên.
- Rãnh Thoát phoi Chuyên dụng: Thiết kế rãnh thoát phoi và dung dịch làm mát bên hông (Lateral drainage slots) giúp giữ cho bề mặt kẹp luôn sạch sẽ.
4.4. Tính Linh hoạt và Hiệu quả Vận hành.
- Hệ thống Thay hàm kẹp Nhanh: Thao tác thay hàm kẹp có thể thực hiện nhanh chóng chỉ với hai vít, giúp chuyển đổi giữa các tác vụ (kẹp thô, kẹp tinh, kẹp Grip) chỉ trong vài giây.
- Thước Định vị Laser: Thanh thước được khắc laser trên thân giúp định vị nhanh chóng và chính xác vị trí của hàm kẹp khi cần thay đổi dải kẹp phôi.
- Tương thích VERO-S: Tích hợp giao diện VERO-S Interface, cho phép kết nối trực tiếp với hệ thống thay pallet nhanh của SCHUNK, hoàn thiện giải pháp cho tự động hóa sản xuất.
5. CTI Supply – đại lý chính thức Tại Việt Nam.
Để đảm bảo mua được hàng SCHUNK chính hãng, nhận được sự hỗ trợ kỹ thuật tốt nhất và mức giá cạnh tranh, Quý khách hàng nên làm việc trực tiếp với đại lý ủy quyền.
CTI Supply là đại lý chính thức của SCHUNK tại Việt Nam, chuyên cung cấp các giải pháp kẹp và gắp phôi hàng đầu.
- Sản phẩm Chính hãng, Có Chứng nhận (CO/CQ): Đảm bảo chất lượng và nguồn gốc xuất xứ từ Đức.
- Hỗ trợ Kỹ thuật Chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của CTI Supply sẽ tư vấn, lắp đặt và hướng dẫn vận hành Ê tô SCHUNK tối ưu nhất cho từng loại máy và ứng dụng cụ thể của khách hàng.
- Giá cả Cạnh tranh: CTI Supply cam kết mang đến mức giá tốt nhất cho sản phẩm này và các phụ kiện đi kèm.
- Tư vấn Giải pháp Tổng thể: Cung cấp các giải pháp tích hợp từ Ê tô đơn lẻ đến hệ thống thay pallet tự động VERO-S.
