DSE28-0370: Ray trượt công nghiệp 3 tầng ROLLON

Name: DSE28-0370: Ray trượt công nghiệp 3 tầng ROLLON
Brand: Rollon
Price: 1 VND
Availability: InStock

₫1

Thông số kỹ thuật:

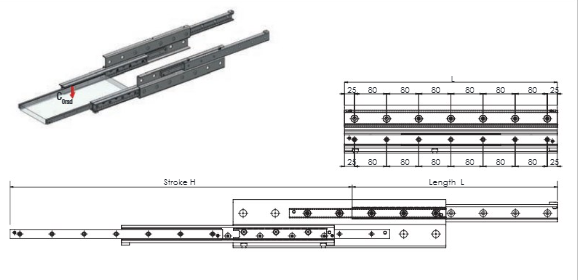

Bản vẽ kỹ thuật DSE28-0370

Mã Sản Phẩm: DSE28-0370
Kích Thước Mặt Cắt (Size): 28 mm
Tỷ Lệ Mở Rộng: $\approx 150%$ (Over-extension)
Chiều Dài Đóng ( $L_{1}$ ): $370 mm$
Hành Trình Mở Rộng ( $L_{s}$ ): $\approx 555 mm$
Vật Liệu Ray và Slider: Thép Carbon cường độ cao
Mô-men Chịu Lực (Mz): Khoảng $305 Nm$
Tốc Độ Vận Hành Tối Đa: $Max 0.8 m/s$ (tùy thuộc ứng dụng)
Phạm Vi Nhiệt Độ Hoạt Động: $- 2 0^{\circ} C đ e ˆ ˊ n + 5 0^{\circ} C$

Danh mục: Rollon Thẻ: DSE28-0370, Ray trượt chịu tải, Ray trượt công nghiệp 3 tầng Brand: Rollon

Mô tả

Trong môi trường công nghiệp hiện đại, nhu cầu về các giải pháp chuyển động tuyến tính (linear motion) có độ tin cậy cao, khả năng chịu tải vượt trội và độ cứng vững tuyệt đối ngày càng trở nên cấp thiết. Đáp ứng những yêu cầu khắt khe đó, dòng sản phẩm Ray trượt công nghiệp 3 tầng (Telescopic Rail) ROLLON DSE nổi bật là lựa chọn hàng đầu. Đặc biệt, sản phẩm với mã DSE28-0370 thuộc series này đại diện cho sự kết hợp hoàn hảo giữa kỹ thuật cơ khí chính xác Châu Âu và hiệu suất làm việc bền bỉ.

DSE28-0370

1. Ứng Dụng Đa Dạng Của Ray Trượt ROLLON DSE28-0370.

Ray trượt công nghiệp 3 tầng DSE28-0370 được thiết kế để cung cấp hành trình mở rộng vượt mức chiều dài đóng (mở rộng $\approx 150%$ chiều dài đóng), đảm bảo khả năng tiếp cận toàn bộ khu vực làm việc hoặc ngăn kéo. Nhờ độ cứng vững và khả năng chịu tải ấn tượng, sản phẩm này được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ tin cậy cao:

Tủ và Kệ Máy Công Nghiệp: Dùng cho các ngăn kéo chứa dụng cụ, linh kiện nặng, bảng điều khiển điện hoặc các thiết bị cần bảo trì, cho phép kéo ra toàn bộ để dễ dàng thao tác.
Hệ Thống Tự Động Hóa và Robot: Làm ray dẫn hướng cho các bộ phận di chuyển cần độ chính xác và chịu tải cao trong dây chuyền lắp ráp, máy móc công nghiệp tự động, đặc biệt là các ứng dụng có quán tính lớn.
Thiết Bị Chuyên Dụng: Ứng dụng trong các phương tiện vận tải đặc biệt, xe cứu hỏa, xe quân sự (ngăn kéo chứa thiết bị cứu hộ, thiết bị y tế, v.v.) nơi yêu cầu độ bền bỉ và chống rung sốc.
Ngành Đường Sắt và Hàng Không: Sử dụng trong các ngăn kéo, kệ tủ chịu tải nặng trên tàu hỏa hoặc máy bay.

2. Đặc Tính Kỹ Thuật Nổi Bật (Mã DSE28-0370).

Mã DSE28-0370 chỉ ra một cấu hình cụ thể trong dòng DSE, với “28” là kích thước mặt cắt ngang và “0370” có thể là chiều dài đóng cơ bản (thông số cụ thể cần kiểm tra Catalogue chính thức từ ROLLON, nhưng các đặc tính chung của dòng DSE đều được thừa hưởng):

Đặc Tính Kỹ Thuật	Chi Tiết
Loại Ray Trượt	Telescopic Rail (Ray trượt 3 tầng/ống lồng)
Độ Mở Rộng (Hành trình)	Mở rộng siêu toàn phần ( $\approx 150%$ chiều dài đóng)
Kích Thước Mặt Cắt (Size)	28 (Đại diện cho kích thước của thanh trượt)
Chiều Dài Đóng (L1)	$370 mm$ (Với mã DSE28-0370)
Vật Liệu	Thép hiệu suất cao (kéo nguội), rãnh bi tôi cứng
Khả Năng Chịu Tải	Rất cao, có thể lên đến $> 8.000 N/cặp$ (tùy thuộc vào kích thước và hành trình)
Phạm Vi Nhiệt Độ Hoạt Động	$- 2 0^{\circ} C đ e ˆ ˊ n + 5 0^{\circ} C$ (Tiêu chuẩn)
Đặc Điểm Khác	Rãnh bi được tôi cứng (Hardened Raceways), chuyển động không có độ rơ

3. Công Dụng và Điểm Mạnh Vượt Trội.

Ray trượt chịu tải DSE28-0370

Ray trượt công nghiệp 3 tầng ROLLON DSE28-0370 không chỉ đơn thuần là một cơ cấu trượt, mà còn là một giải pháp cơ khí tối ưu hóa hiệu suất làm việc:

Khả Năng Chịu Tải Tối Đa: Nhờ vật liệu thép hiệu suất cao được kéo nguội và rãnh bi được tôi cứng, ray trượt DSE có thể xử lý tải trọng rất lớn, vượt xa các loại ray trượt ngăn kéo thông thường.
Độ Cứng Vững Tuyệt Đối: Phần trung gian được thiết kế hình dạng chữ “S” rất cứng vững, cùng với việc các rãnh bi được tôi cứng, giúp thanh trượt hoạt động với độ võng và độ rơ (play) cực kỳ nhỏ, ngay cả khi chịu tải lớn.
Hành Trình Mở Rộng 150%: Cho phép mở rộng hoàn toàn, giúp người dùng tiếp cận tối đa không gian bên trong (ngăn kéo, tủ máy), tăng cường tính tiện dụng và hiệu quả công việc.
Tuổi Thọ Sản Phẩm Có Thể Tính Toán: Đây là điểm mạnh độc đáo của ROLLON. ROLLON là nhà sản xuất duy nhất cung cấp dữ liệu đầy đủ và công cụ cho phép kỹ sư tính toán chính xác tuổi thọ sản phẩm (theo số chu kỳ) dựa trên tải trọng và hành trình ứng dụng thực tế, đảm bảo độ tin cậy cao trong thiết kế.
Chất Lượng Chuyển Động Xuất Sắc: Đảm bảo chuyển động êm ái, chính xác và không có độ rơ trong suốt hành trình, ngay cả trong các ứng dụng va chạm, tốc độ cao.
Thiết Kế Modul: Có thể tùy chỉnh hành trình, vật liệu và xử lý bề mặt (như mạ kẽm, mạ niken, hoặc thép không gỉ) theo yêu cầu cụ thể của khách hàng.

4. Nguyên Lý Hoạt Động.

Ray trượt công nghiệp 3 tầng DSE28-0370 hoạt động dựa trên nguyên lý của hệ thống trượt ống lồng (Telescopic Rails) sử dụng con lăn bi thép (ball bearings).

Cấu tạo: Ray trượt bao gồm ba thành phần chính: Ray ngoài cố định (Outer Rail), Ray trung gian (Intermediate Element – hình chữ S) và Ray trong di động (Inner Rail).
Cơ chế trượt: Các rãnh bi được gia công chính xác và tôi cứng trên cả ba thanh ray. Các viên bi thép được đặt trong các rãnh này, đóng vai trò giảm ma sát, cho phép các thanh trượt di chuyển mượt mà tương đối với nhau.
Hành trình $\approx 150%$ : Khi kéo ra, Ray trong di chuyển ra khỏi Ray trung gian, và đồng thời Ray trung gian di chuyển ra khỏi Ray ngoài. Nhờ cấu trúc 3 tầng, tổng hành trình mở rộng ( $L_{s}$ ) sẽ lớn hơn đáng kể so với chiều dài đóng ( $L_{1}$ ), đạt $\approx 150% L_{1}$ , giúp kéo ngăn kéo hoặc cơ cấu ra ngoài hoàn toàn.
Chặn Hành Trình (Stops): Ray trượt DSE yêu cầu phải sử dụng chặn hành trình bên ngoài (nằm ngoài thanh trượt) để hấp thụ lực tác động khi ray mở ra hoặc đóng lại hoàn toàn, đảm bảo tuổi thọ và độ ổn định của hệ thống.

5. Điểm Yếu và Lưu Ý Khi Lắp Đặt.

Dù sở hữu nhiều ưu điểm vượt trội, người dùng cần lưu ý một số điểm sau để đảm bảo hiệu suất tối đa:

Yêu Cầu Lắp Đặt Chính Xác: Do là sản phẩm công nghiệp chịu tải nặng và yêu cầu độ chính xác cao, việc lắp đặt cần đảm bảo sự song song và căn chỉnh chuẩn xác để tránh hiện tượng kẹt, mòn sớm hoặc làm giảm tải trọng chịu đựng.
Bắt Buộc Chặn Hành Trình Ngoài: Để bảo vệ cấu trúc và hấp thụ lực va đập khi mở/đóng, việc lắp đặt chặn hành trình ngoài là bắt buộc.
Mã Riêng Cho Bên Phải/Trái: Ray trượt DSE thường yêu cầu mã sản phẩm riêng biệt cho bên phải và bên trái để đảm bảo lắp ráp và hoạt động tối ưu. Kỹ sư cần lưu ý trong quá trình thiết kế và đặt hàng.
Giá Thành: Với chất lượng, độ bền và khả năng chịu tải vượt trội từ thương hiệu ROLLON (Châu Âu), sản phẩm DSE28-0370 có mức giá cao hơn đáng kể so với các loại ray trượt bi 3 tầng thông thường.
