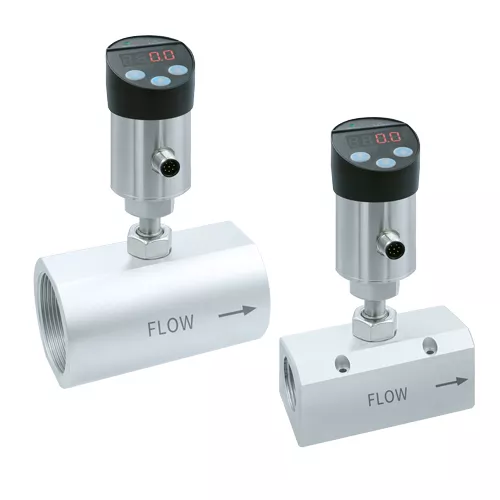

Đo Lưu Lượng Khí FTM06D-I Inline Type Air Flow Transmitter

FTM06D-I là dòng thiết bị đo lưu lượng khí tiên tiến của hãng EYC-TECH (Đài Loan), ứng dụng công nghệ đo khối nhiệt (Thermal Mass Flow) kết hợp với thiết kế thân ống dạng inline Venturi. Thiết bị này cho phép đo chính xác lưu lượng khí trong đường ống cố định mà không cần cảm biến phụ trợ về áp suất hay nhiệt độ. Với khả năng đo trực tiếp lưu lượng khối (mass flow), FTM06D-I là giải pháp lý tưởng cho các hệ thống khí nén, khí sạch, khí kỹ thuật và khí công nghiệp trong các nhà máy sản xuất hiện đại.

Đo lưu lượng khí

Tính năng nổi bật

Cảm biến khối nhiệt (Thermal Mass Sensor): Đo trực tiếp lưu lượng khí mà không cần bộ phận cơ học phức tạp, giúp giảm chi phí bảo trì và tăng độ tin cậy.
Thiết kế tích hợp dạng Inline với ống Venturi: Giúp ổn định dòng khí, giảm nhiễu và tăng độ chính xác khi đo.
Dải đo rộng từ 0 đến 120 m/s: Phù hợp với nhiều ứng dụng khí nén và khí công nghiệp.
Độ chính xác cao: ±(1% giá trị đo + 0.06 đến 1.5 m/s tùy theo dải vận tốc), đảm bảo kết quả đo lường đáng tin cậy.
Tích hợp bù nhiệt độ tự động: Giúp duy trì độ chính xác trong điều kiện môi trường thay đổi.
Đầu ra đa dạng: Hỗ trợ analog (4–20 mA, 0–10 V), RS-485, xung và tần số, dễ dàng tích hợp vào hệ thống điều khiển tự động.
Xếp hạng bảo vệ IP65: Chống bụi và nước, phù hợp với môi trường công nghiệp khắc nghiệt.

Ứng dụng

Đo lưu lượng khí FTM06D-I được sử dụng rộng rãi trong các lĩnh vực:

Hệ thống khí nén và khí sạch: Đảm bảo kiểm soát chính xác lưu lượng khí trong các nhà máy sản xuất dược phẩm, thực phẩm và điện tử.
Hệ thống HVAC và BMS: Giúp tối ưu hóa hiệu suất làm mát, thông gió và tiết kiệm năng lượng.
Dây chuyền sản xuất tự động hóa: Tích hợp dễ dàng với PLC và SCADA để giám sát và điều khiển từ xa.
Máy sấy khí và hệ thống khí kỹ thuật: Đảm bảo lưu lượng khí ổn định, phục vụ quá trình sản xuất liên tục.

Ưu điểm

Không cần hiệu chuẩn thường xuyên: Nhờ công nghệ đo khối nhiệt ổn định, giảm chi phí vận hành.
Thiết kế liền khối, dễ lắp đặt: Tiết kiệm thời gian và chi phí thi công.
Phản hồi nhanh, độ trễ thấp: Phù hợp với các hệ thống yêu cầu phản ứng tức thời.
Đơn vị đo linh hoạt: Có thể hiển thị theo m/s, ft/s, Nm³/h, L/min, °C, °F tùy theo nhu cầu sử dụng.

FTM06D-I của EYC-TECH là thiết bị đo lưu lượng khí hiện đại, chính xác và dễ tích hợp, đáp ứng nhu cầu kiểm soát khí trong các hệ thống công nghiệp khắt khe. Với thiết kế thông minh, công nghệ tiên tiến và độ tin cậy cao, FTM06D-I giúp doanh nghiệp tối ưu hóa hiệu suất vận hành, tiết kiệm chi phí và nâng cao chất lượng sản phẩm.

Thông số

Input
Sensor type Thermal mass flow sensor
Measuring range* DN15 : 0.1 … 76 m³/h
DN25 : 0.4 … 212 m³/h
DN40 : 0.9 … 543 m³/h
DN50 : 1.5 … 848 m³/h
*The measurement range is defined at the standard condition(1013 mbar, 20°C).

Output
Output signal 4 … 20 mA / 0 … 10 V / RS-485
Frequency ( 0 … 100 Hz )
Pulse ( 1 … 100 l/pulse, option )
Signal connection 3-wire
Warm-up time About 60 sec
Response time t90≦3 sec
Load resistance Voltage output : ≧100 KΩ
Current output : ≦250 Ω

Accuracy
Accuracy ±1.5% F.S.
Temp. influence 0.2% / °C
Repeatability 0.50%
Environmental
Medium Air / Non-corrosive gas
Operating Temp. & Humid. 0 … 50°C / 20 … 90%RH(Non-condensing)
Storage Temp. -20 … 85°C
Operating pressure 16 bar

Electrical
Power supply DC 24 V ±10%
Current consumption 24 V : 110 mA
Electrical connection M12

Installation
Pipe size DN15 ( 1/2″ )
DN25 ( 1″ )
DN40 ( 1-1/2″ )
DN50 ( 2″)
Pipe connection G thread

Certification
Certification CE
Protection
IP rating IP65(IP67 option)
Electrical protection ■ Reverse polarity ■ Over-voltage ■ Short-circuit

Material
Cover PC
Housing SUS304
Pipe Aluminum alloy
Probe head PC with glass fiber
Weight DN15 ( 1/2″ ) : 697 g
DN25 ( 1″ ) : 811 g
DN40 ( 1-1/2″ ) : 1232 g
DN50 ( 2″ ) : 1021 g
Display & Operation (See manual for details)
Display value 4 digits, adjustable brightness
Measurement display Out1 (Default : Nm³/h)
Unit selection Nm³/h、L/min
