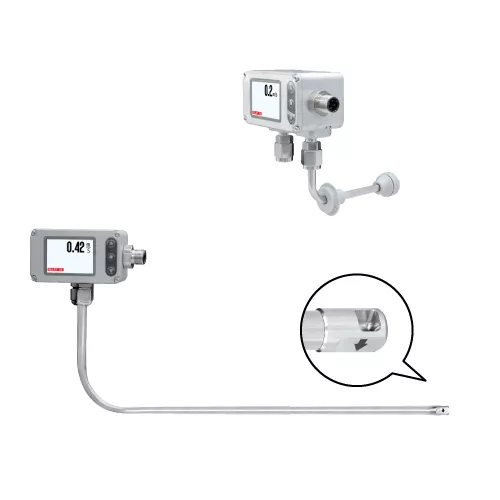

Đo Lưu Lượng Khí Air Flow Transmitter FDM06-L
FDM06-L là dòng Air Flow Transmitter tiên tiến của hãng EYC-TECH, được thiết kế để đo lưu lượng khí hai chiều với độ nhạy vượt trội. Thiết bị ứng dụng công nghệ Thermal Mass Flow hiện đại, cho phép đo chính xác cả những dòng khí có vận tốc cực thấp. Đây là lựa chọn tối ưu cho các hệ thống yêu cầu kiểm soát luồng khí chính xác như phòng sạch, hệ thống HVAC, thiết bị y tế và sản xuất vi điện tử.
Tính năng nổi bật
- Đo lưu lượng khí hai chiều (bi-directional): Giúp tiết kiệm không gian và chi phí khi không cần lắp đặt hai thiết bị riêng biệt.
- Cảm biến dây nóng với công nghệ nhiệt kép: Tăng độ chính xác khi đo vận tốc khí thấp, đặc biệt hữu ích trong môi trường kiểm soát nghiêm ngặt.
- Màn hình LCD màu 2 inch: Hiển thị rõ ràng tốc độ và hướng dòng khí, dễ dàng thao tác với giao diện người dùng thân thiện.
- Đầu ra linh hoạt: Hỗ trợ các chuẩn tín hiệu như 4–20 mA, 0–10 V, RS-485 và rơ-le, dễ dàng tích hợp vào hệ thống điều khiển tự động.
- Độ chính xác cao ±1.0% và xếp hạng IP65: Đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Ứng dụng
FDM06-L được sử dụng rộng rãi trong:
- Phòng sạch và nhà máy dược phẩm: Đảm bảo luồng khí ổn định và sạch sẽ.
- Hệ thống HVAC: Giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng.
- Thiết bị y tế và vi điện tử: Đáp ứng yêu cầu đo lường chính xác trong môi trường nhạy cảm.
Với thiết kế hiện đại, độ chính xác cao và khả năng đo hai chiều, Air Flow Transmitter FDM06-L của EYC-TECH là giải pháp lý tưởng cho các hệ thống kiểm soát khí chuyên nghiệp. Sản phẩm không chỉ nâng cao hiệu quả vận hành mà còn giúp tối ưu hóa chi phí và độ tin cậy trong quá trình sản xuất.
Thông số Air Flow FDM06-L
Input
Sensor type Hot-wire sensor
Turndown ratio 100:01:00
Measuring range* ±(0.00 … 1.00 m/s)
±(0.00 … 2.00 m/s)
*Deadband : 0… -0.5 m/s
*Recommended range : 0.00 … 2.00 m/s for laminar and overflow monitoring.
*Default setting: Forward direction
Output
Output signal 4 … 20 mA / 0 … 10 V / Relay / RS-485
Signal connection 3-wire
Warm-up time 60 sec
Response time t90≦5 sec
Load resistance Current output : ≦500 Ω
Voltage output : ≧10 KΩ
Communication
Communication methods & protocol RS-485 Modbus RTU
RS-485 baud rate 9600、19200、38400、57600、115200 bps
Accuracy
Accuracy (Including hysteresis, non-linearity and repeatability) 0.05 … 1.00 m/s : ±(1% of mv+0.05 m/s)
0.05 … 2.00 m/s : ±(1% of mv+0.1 m/s)
Uncertainty of factory calibration ±1%
Installation angle effect <3 % mv for α <10°
Temp. influence 0.2% / °C
*The measurement range is defined at the standard condition(1013 mbar, 20°C).
*mv = measured value
Environmental
Medium Air
Operating Temp. & Humid. 0 … 50°C / 20 … 90%RH(Non-condensing)
Storage Temp. -25 … +60°C
Electrical
Power supply DC 24 V ±10%
Current consumption 24 V : 110 mA
Relay capacity Max current : 6 A
Max voltage : DC 24 V (DC 36 V Max)
Electrical connection M12 8P connector
Installation
Installation PT 1/4″ movable thread
Display
Display readout -99.99 … +99.99 (Air velocity)
0 … 99999 (Air volume)
Decimal point Button
Sampling time 1 cycle/sec
Flow unit m/s, ft/s, L/min, m³/min, m³/h
Response time adjustment range 0.5 … 300 sec
Certification
Certification CE
Protection
IP rating IP65(Housing)
Electrical protection ■ Reverse polarity ■ Over-voltage
Material
Housing Aluminum alloy / Plastic
Probe SUS316
Probe head SUS304
Weight Laminar flow type : 300 g
Overflow type : 290 g
