Đo Lưu Lượng Khí FDM06-I Thermal Mass Flow Meter

FDM06-I Thermal Mass Flow Meter là bộ đo lưu lượng khí của EYC-TECH bằng phương pháp khối nhiệt kết hợp với cấu trúc ống Venturi. Thiết bị được thiết kế dạng inline, tích hợp sẵn thân ống giúp lắp đặt dễ dàng, giảm thiểu sai số và tối ưu hiệu suất đo.

Đây là giải pháp lý tưởng cho các hệ thống khí nén, khí sạch, khí tự nhiên và khí kỹ thuật trong các ngành công nghiệp như HVAC, sản xuất dược phẩm, thực phẩm, điện tử và năng lượng.

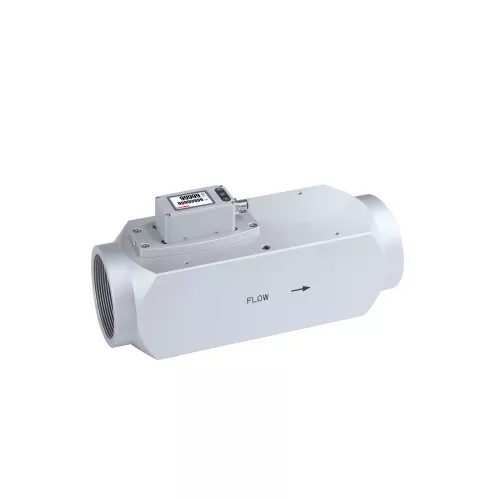

Đo lưu lượng khí

Tính năng nổi bật

Cấu trúc ống Venturi tích hợp: Giúp ổn định dòng khí, giảm nhiễu và tăng độ chính xác khi đo.
Cảm biến dây nóng (Hot-wire sensor): Đo trực tiếp lưu lượng khối mà không cần cảm biến bù nhiệt độ hay áp suất bên ngoài.
Tỷ lệ chuyển đổi cao 100:1: Cho phép đo chính xác trong dải lưu lượng rộng từ 0 đến 4000 m³/h.
Màn hình LCD màu 2 inch: Hiển thị tức thời và tích lũy lưu lượng khí, có thể xoay 90° để dễ quan sát.
Đầu ra đa dạng: Hỗ trợ analog (4–20 mA, 0–10 V), relay và RS-485, dễ dàng tích hợp vào hệ thống điều khiển tự động.
Độ chính xác ±1.5% F.S., chịu áp lực đường ống lên đến 16 bar.
Xếp hạng bảo vệ IP65: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Ứng dụng bộ đo lưu lượng khí FDM06-I

Đo lưu lượng khí EYC-TECH FDM06-I được ứng dụng rộng rãi trong các lĩnh vực:

Hệ thống khí nén và khí sạch: kiểm soát chính xác lưu lượng khí trong các nhà máy sản xuất dược phẩm, thực phẩm và điện tử.
Hệ thống HVAC: Giúp tối ưu hóa hiệu suất làm mát, thông gió và tiết kiệm năng lượng.
Máy sấy khí và hệ thống khí kỹ thuật: Đảm bảo lưu lượng khí ổn định, phục vụ quá trình sản xuất liên tục.
Dây chuyền công nghiệp tự động hóa: Tích hợp dễ dàng với PLC và hệ thống SCADA để giám sát và điều khiển từ xa.

Ưu điểm

Thiết kế liền khối, dễ lắp đặt: Không cần phụ kiện phức tạp, giảm thời gian và chi phí triển khai.
Không cần hiệu chuẩn thường xuyên: Nhờ công nghệ đo khối nhiệt ổn định, giảm chi phí bảo trì.
Phản hồi nhanh, độ trễ thấp: Phù hợp với các hệ thống yêu cầu phản ứng tức thời.

FDM06-I Thermal Mass Flow Meter của EYC-TECH là thiết bị đo lưu lượng khí hiện đại, chính xác và dễ tích hợp, đáp ứng nhu cầu kiểm soát khí trong các hệ thống công nghiệp khắt khe.

Với thiết kế thông minh và công nghệ tiên tiến, FDM06-I không chỉ nâng cao hiệu suất vận hành mà còn giúp doanh nghiệp tiết kiệm chi phí và đảm bảo độ tin cậy lâu dài.

Thông số bộ đo Lưu Lượng Khí FDM06-I

Input
Sensor type Hot-wire sensor
Turndown ratio 100:01:00
Measuring range* DN15 : 76 Nm³/h
DN25 : 220 Nm³/h
DN40 : 600 Nm³/h
DN50 : 1000 Nm³/h
DN80 : 2500 Nm³/h
DN100 : 4000 Nm³/h

Output
Output signal 4 … 20 mA / 0 … 10 V / RS-485
Signal connection M12 3-wire
Warm-up time 60 sec
Response time t90≦6 sec
Load resistance Current output : ≦500 Ω
Voltage output : ≧10 KΩ

Communication
Communication methods & protocol RS-485 Modbus RTU
RS-485 baud rate 9600、19200、38400、57600、115200 bps
Accuracy ( at 25°C )
Accuracy ±1.5% F.S.
Temp. influence 0.2% / °C
Repeatability 0.50%
Environmental
Medium Non-corrosive gas
Operating Temp. & Humid. 0 … 50°C / 20 … 90%RH(Non-condensing)
Storage Temp. -20 … +60°C
Operating pressure 16 bar
Electrical
Power supply DC 24 V ±10%
Current consumption 24 V : 110 mA
Relay capacity Max current : 6 A
Max voltage : DC 24 V (DC 36 V Max)
Electrical connection M12 8P connector

Installation
Pipe connection G thread
Pipe size DN15 ( 1/2″ )
DN25 ( 1″ )
DN40 ( 1-1/2″ )
DN50 ( 2″)
DN80 ( 3″)
DN100 ( 4″)

Display
Display readout 0 … 99999999 (Cumulative flow : 8-digit)
0 … 99999 (Instantaneous flow : 5-digit)
Decimal point Button
Sampling time 1 cycle/sec
Flow unit mL、L、m³、gal、ft³、inch³、UK gal
Time unit /min、/hr
Response time adjustment range 0.5 … 300 sec

Certification
Certification CE
Protection
IP rating IP65
Electrical protection ■ Reverse polarity ■ Over-voltage

Material
Pipe Aluminum alloy
Housing Aluminum alloy
Weight DN15 ( 1/2″ ) : 0.9 Kg
DN25 ( 1″ ) : 0.8 Kg
DN40 ( 1-1/2″ ) : 1.1 Kg
DN50 ( 2″) : 1.3 Kg
DN80 ( 3″ ) : 5.4 Kg
DN100 ( 4″) : 9.4 K
