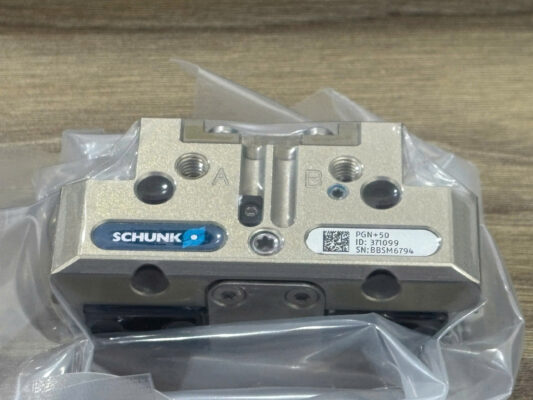

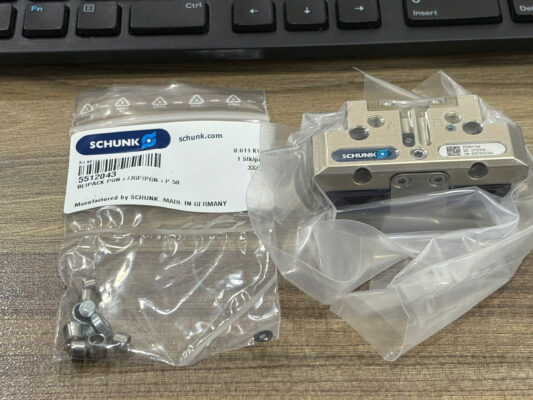

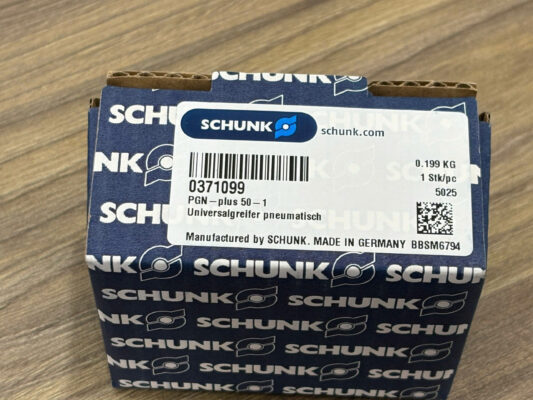

Bàn tay Robot Schunk PGN-plus 50-1 (mã 0371099) là một loại kẹp song song khí nén nhỏ gọn, mạnh mẽ, được thiết kế cho các ứng dụng tự động hóa công nghiệp với độ tin cậy cao và tốc độ thao tác nhanh.
Bài viết dưới đây từ CTI Supply – đơn vị cung cấp thiết bị công nghiệp hàng đầu – sẽ cung cấp đầy đủ thông tin kỹ thuật, ứng dụng và những ưu đãi đặc biệt khi mua dòng gripper này tại công ty chúng tôi.
1. Tổng quan về sản phẩm Gripper PGN-plus 50-1.

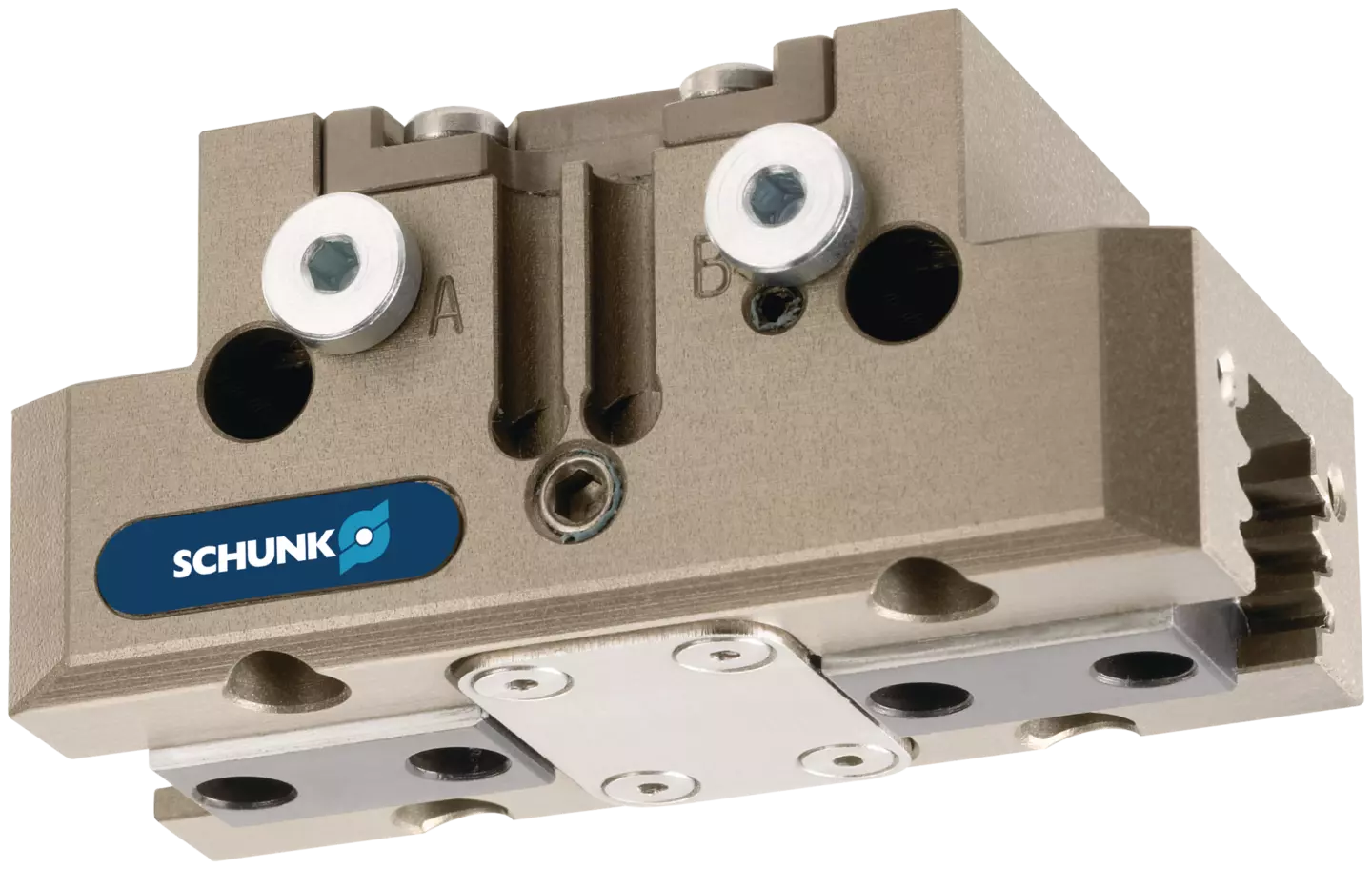

Gripper PGN-plus 50-1 với mã 0371099 là dòng kẹp song song 2 ngón (2-finger parallel gripper) phổ biến nhất của Schunk. Đây là phiên bản nâng cấp của dòng PGN huyền thoại, được thiết kế để đáp ứng các yêu cầu khắt khe nhất trong môi trường công nghiệp hiện đại.
Sản phẩm này được xem là “tiêu chuẩn vàng” cho các loại Bàn tay Robot sử dụng khí nén nhờ vào sự kết hợp hoàn hảo giữa lực kẹp mạnh mẽ, độ chính xác cao và tuổi thọ bền bỉ. Mã số 0371099 xác định chính xác kích thước (size 50) và cấu hình tiêu chuẩn của dòng PGN-plus, giúp các kỹ sư dễ dàng tra cứu và thay thế.
2. Đặc tính kỹ thuật nổi bật.
Để hiểu tại sao Gripper PGN-plus 50-1 với mã 0371099 lại được ưa chuộng, chúng ta cần đi sâu vào các thông số kỹ thuật ấn tượng của nó:
-
Dẫn hướng đa răng (Multi-tooth guidance): Đây là công nghệ được cấp bằng sáng chế của Schunk. Khác với các loại dẫn hướng rãnh T thông thường, dẫn hướng đa răng giúp phân bố lực đều hơn, chịu được moment xoắn lớn hơn và giảm ma sát, từ đó tăng độ bền và độ chính xác.
-
Hành trình kẹp (Stroke per jaw): Đối với size 50, hành trình mỗi ngón kẹp được tối ưu hóa (thường khoảng 4mm – 8mm tùy biến thể cụ thể), đảm bảo kẹp phôi linh hoạt.
-
Lực kẹp (Gripping Force): Nhờ cơ cấu nêm (wedge-hook), Gripper PGN-plus 50-1 tạo ra lực kẹp lớn hơn nhiều so với kích thước nhỏ gọn của nó, đảm bảo giữ chặt vật thể ngay cả khi di chuyển với tốc độ cao.
-
Độ lặp lại (Repeatability): Đạt mức 0.01 mm. Đây là con số lý tưởng cho các ứng dụng lắp ráp linh kiện điện tử hoặc cơ khí chính xác.
-
Trọng lượng: Thiết kế vỏ nhôm hợp kim nhẹ giúp giảm tải trọng lên cánh tay robot, cho phép robot hoạt động nhanh hơn và tiết kiệm năng lượng.
-
Tiêu chuẩn bảo vệ: IP40 (có thể nâng cấp lên IP64 hoặc cao hơn với các phụ kiện bổ sung), giúp hoạt động tốt trong môi trường bụi bẩn nhẹ.
3. Nguyên lý hoạt động.
Nguyên lý hoạt động của Gripper PGN-plus 50-1 dựa trên cơ chế chuyển đổi năng lượng khí nén thành chuyển động cơ học tịnh tiến, cụ thể như sau:
-
Cấp khí nén: Khí nén được cấp vào buồng xy-lanh bên trong thân gripper thông qua các cổng kết nối (hoặc kết nối trực tiếp không cần ống dây đối với các module chuẩn).
-
Chuyển động của Piston: Áp suất khí nén đẩy piston di chuyển lên hoặc xuống theo trục dọc.
-
Cơ cấu Kinematics kiểu Nêm (Wedge-hook): Đây là “trái tim” của thiết bị. Chuyển động dọc của piston được truyền tới một móc nêm. Móc nêm này liên kết với các chấu kẹp (base jaws). Nhờ góc nghiêng của nêm, chuyển động dọc được chuyển đổi thành chuyển động ngang của hai ngón tay kẹp đối xứng nhau.
-
Kẹp và Nhả: Khi piston đi xuống, hai ngón tay khép lại (kẹp). Khi piston đi lên, hai ngón tay mở ra (nhả). Cơ cấu nêm giúp khuếch đại lực từ piston, tạo ra lực kẹp rất lớn tại đầu ngón tay.
4. Phân tích Điểm mạnh và Điểm yếu.
Là một sản phẩm kỹ thuật cao cấp, 0371099 sở hữu nhiều ưu điểm vượt trội nhưng cũng có những lưu ý khi sử dụng.
Điểm mạnh:
-
Độ bền vượt thời gian: Nhờ hệ thống dẫn hướng đa răng và hệ thống bôi trơn tối ưu, sản phẩm có tuổi thọ cực cao, giảm thiểu thời gian chết (downtime) của nhà máy.
-
Lực kẹp cực đại: Tỷ lệ lực kẹp trên khối lượng sản phẩm thuộc hàng tốt nhất thị trường.
-
Tính linh hoạt: Có thể tích hợp nhiều loại cảm biến từ tính (magnetic switch) hoặc cảm biến tiệm cận (inductive sensor) để giám sát trạng thái đóng/mở.
-
Độ chính xác cao: Đảm bảo vị trí kẹp luôn chuẩn xác sau hàng triệu chu kỳ hoạt động.
Điểm yếu:
-
Giá thành: Là sản phẩm cao cấp từ Đức, chi phí đầu tư ban đầu sẽ cao hơn các dòng kẹp khí nén thông thường của Châu Á. Tuy nhiên, xét về TCO (Tổng chi phí sở hữu) lâu dài, Schunk lại kinh tế hơn do ít hỏng hóc.
-
Yêu cầu khí nén: Cần nguồn khí nén sạch và ổn định để đảm bảo tuổi thọ cho gioăng phớt bên trong.
5. Ứng dụng thực tế.
Với mã sản phẩm 0371099, Bàn tay Robot này được ứng dụng rộng rãi trong đa dạng các ngành công nghiệp:
-
Ngành công nghiệp ô tô: Kẹp gắp các linh kiện nhỏ, bu-lông, ốc vít trong dây chuyền lắp ráp động cơ.
-
Điện tử – Bán dẫn: Gắp chip, bo mạch (PCB) nhờ độ chính xác cao, không làm hỏng linh kiện nhạy cảm.
-
Công nghiệp thực phẩm & Dược phẩm: Ứng dụng trong khâu đóng gói (Packaging), gắp chai lọ, vỉ thuốc (khi kết hợp với ngón kẹp custom).
-
Gia công cơ khí: Cấp phôi tự động (Machine loading/unloading) cho máy CNC.
6. CTI Supply – Đại lý cung cấp Bàn tay Robot Schunk uy tín.
Trên thị trường hiện nay có nhiều đơn vị cung cấp thiết bị tự động hóa, nhưng CTI Supply tự hào là đối tác tin cậy, chuyên phân phối các dòng sản phẩm của Schunk, đặc biệt là mã Gripper PGN-plus 50-1 (0371099).
Khi lựa chọn CTI Supply, quý khách hàng sẽ nhận được những giá trị khác biệt:
-
Hàng chính hãng 100%: Chúng tôi cam kết sản phẩm nhập khẩu trực tiếp, đầy đủ CO/CQ, đảm bảo chất lượng chuẩn Đức.
-
Giá cả cạnh tranh: CTI Supply tối ưu hóa quy trình nhập khẩu để mang lại mức giá tốt nhất cho doanh nghiệp Việt Nam.
-
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của CTI Supply không chỉ bán hàng, chúng tôi am hiểu kỹ thuật. Chúng tôi sẵn sàng tư vấn cách chọn size, tính toán lực kẹp và thiết kế đồ gá (fingers) phù hợp với bài toán của bạn.
-
Hỗ trợ sau bán hàng: Dịch vụ bảo hành, bảo trì và hỗ trợ khắc phục sự cố nhanh chóng.
7. Thông Tin Liên Hệ CTI Supply.
- Công ty TNHH CTI Supply
- Địa chỉ: 52 Huỳnh Thiện Lộc, Phường Tân Phú, Thành phố Hồ Chí Minh..
- Hotline: (+84) 906 494 486
- Hoặc chat qua Zalo: https://zalo.me/0906.494.486
- Email: [email protected]
- Website: https://ctisupply.vn/
Bạn có thể tìm hiểu thêm về các sản phẩm của SCHUNK . Nếu bạn cần thêm thông tin chi tiết hoặc tư vấn về sản phẩm phù hợp, hãy liên hệ với CTI Supply ngay hôm nay để trải nghiệm sự khác biệt và dịch vụ chuyên nghiệp từ đội ngũ của chúng tôi!
