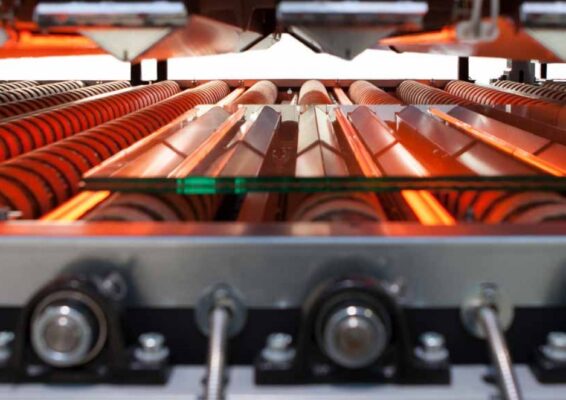

Máy dán kính nhiều lớp (Laminated Glass Machine) của Lisec có xuất xứ từ châu Âu giúp sản xuất các loại kính dán nhiều lớp như: kính cường lực, kính phản quang, kính cách nhiệt, kính an toàn … Với tiêu chuẩn và chất lượng châu Âu, Máy đảm bảo được yêu cầu sản xuất kính dán chất lượng cao, ổn định, sản lượng lớn của khách hàng. Lisec có hai dòng máy dán kính nhiều lớp: máy dán kính nhiều lớp bán tự động và máy dán kính nhiều lớp tự động.

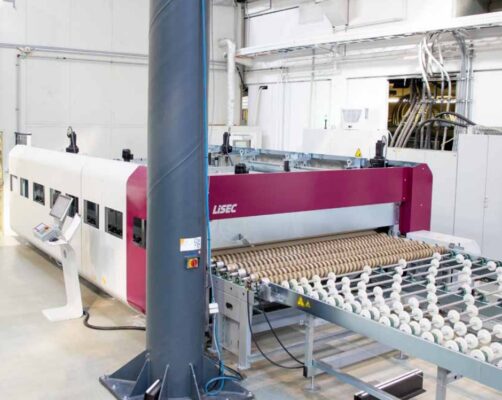

1. Máy dán kính nhiều lớp bán tự động
Máy dán kính nhiều lớp bán tự động là dây chuyền tiêu chuẩn của Lisec trong việc sản xuất kính dán. Máy này khác biệt với chuyền dán kính tự động ở chỗ việc đặt tấm film giữa 2 tấm kính và cắt phần film thừa sau khi ghép kính lại với nhau là do công nhân thực hiện. Kết hợp với lò ủ áp suất cao (high-pressure autoclave), chuyền dán kính bán tự động phù hợp cho việc sản xuất tất cả các loại kính dán khác nhau.
-
Đặc điểm nổi trội của chuyền dán kính bán tự động:
- Chi phí đầu tư hợp lý
- Dễ vận hành
- Công nghệ ép chính xác và thông minh
- Sản xuất được đa dạng sản phẩm từ kính có hình dạng đặc biệt cho đến kính xây dựng
- Dây chuyền dạng thẳng hoặc dạng chữ U
-
Thông số kỹ thuật:
| Technical Data | PlusLam S2040 | PlusLam S2650 | PlusLam S3360 | PlusLam U2040 | PlusLam U2650 |
| Maximum Size | 2000 x 4000 mm | 2600 x 5000 mm | 3300 x 6000 mm | 2000 x 4000 mm | 2600 x 5000 mm |
| Minimum Glass Size | 400 x 250 mm ( 600 x 400 mm for S3360 ) | ||||
| Glass Thickness | 3-19 mm | ||||
| Maximum lamilate Thickness | 60 mm / 100 mm | ||||
| Working height | 920 mm | ||||
| PNM Speed SingleNip 66.2 mm PVB | 2.3 m/min | ||||
| PNM Speed DoubleNip 66.2mm PVB | 2.7 m/min | ||||
| L (m) | B (m) | H (m) | Power (kVA) | |
| PlusLam S2040 | 33.1 | 8.0 | 4.9 | 250 |
| PlusLam S2650 | 37.3 | 9.0 | 4.9 | 280 |
| PlusLam S3360 | 46.9 | 9.7 | 4.9 | 420 |
| PlusLam U2040 | 19.6 | 13.5 | 4.9 | 250 |
| PlusLam U2650 | 22.9 | 14 | 4.9 | 280 |

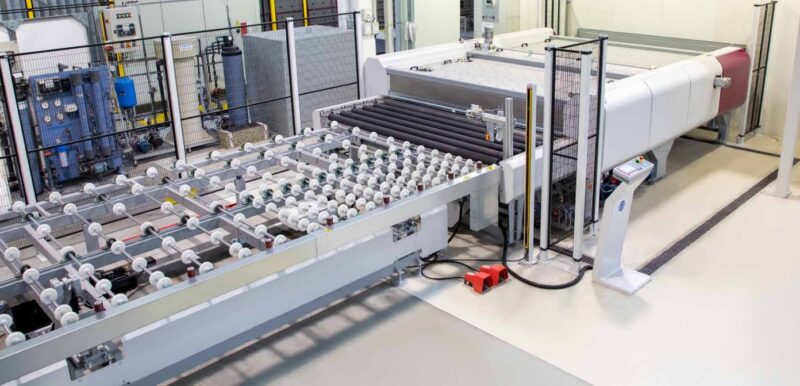

2. Máy dán kính nhiều lớp tự động
Máy dán kính nhiều lớp tự động có đặc điểm tốc độ cao và tự động hoàn toàn. Chuyền này phù hợp với khách hàng có nhu cầu sản lượng lớn. Kết hợp với máy ép kính đầu ra, chuyền dán kính tự động không chỉ cung cấp quy trình sản xuất kính chất lượng mà còn là chuyền có tốc độ nhanh nhất trên thị trường hiện nay.
Chuyền dán kính tự động là lựa chọn hoàn hảo cho việc sản xuất kính với số lượng lớn trong 3 ca làm việc hàng ngày, có khả năng kết nối trực tiếp với chuyển kính nổi.
-
Đặc điểm nổi trội của chuyền dán kính tự động:
- Tự động hoàn toàn với sản lượng cao
- Tự động đặt film và cắt film thừa
- Công nghệ ép thông minh
- Chuyền với thiết kế thẳng
- Bàn lật cho khu vực loading and unloading
-
Thông số kỹ thuật:
| Technical Data | MaxLam S2650 | MaxLam S3360 |
| Maximum Size | 2600 x 5000 mm | 3300 x 6000 mm |
| Minimum Glass Size | 400 x 250 mm | 600 x 400 mm |
| Glass Thickness | 3 – 19 mm | |
| Maximum lamilate Thickness | 60 mm | |
| Working height | 920 mm | |
| PNM Speed SingleNip 66.2 mm PVB | 2.7 m/min | |
| L (m) | B(m) | H ( m ) | Power (kVA) | |
| MaxLamS2650 | 44.3 | 9.3 | 6.5 | 370 |
| MaxLamS3360 | 52.5 | 10.0 | 6.5 | 450 |
3. Máy hỗ trợ chuyền dán kính
3.1. Máy rửa và làm khô kính
Trước khi vào khu vực phòng sạch, kính cần qua máy rửa và làm khô để lại bỏ bụi bẩn đảm bảo quá trình dán kính được đảm bảo chất lượng
-
Đặc điểm máy rửa và làm khô kính.
- Chi tiết máy chất lượng cao được sản xuất từ thép không rỉ
- Rửa cực kỳ nhẹ nhàng
- Làm khô không nhỏ giọt nhờ vào quạt công suất cao cách âm
- Đo chiều dầy kính hoàn toàn tự động
- Động cơ riêng biệt cho từng chổi quét giúp giảm thời gian bảo trì máy
- Dễ bảo trì

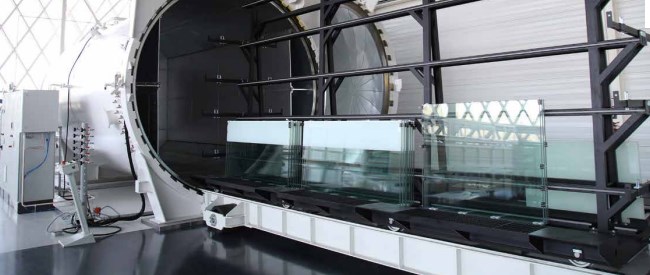

3.2. Lò ủ kính áp suất cao (Autoclave)
Đây là khâu cuối cùng trong việc sản xuất kính dán nhiều lớp giúp tăng liên kế giữa các lớp kính với film dán PVB hoặc SGP. Lò ủ kính bao gồm điện trở nhiệt và quạt tuần hoàn đảm bảo nhiệt độ đồng đều trong lò. Kính dán được đặt theo phương đứng và có khoảng trống giữa chúng khi cho vào lò.
Chất lượng của quy trình này phụ thuộc vào nhiệt độ, áp suất và thời gian ủ. Bề dầy và kích thước của kính dán khác nhau yêu cầu thông số cài đặt cho lò cũng khác nhau. Kính càng dầy thì yêu cầu việc gia giảm nhiệt càng diễn ra chậm đảm bảo giảm ứng suất tác động đến kính có thể gây ra cong vênh, hoặc ảnh hưởng tới độ kết dính giữa các lớp kính.
Cycle time của lò ủ tùy thuộc vào loại máy, số lượng kính, áp lực và nhiệt độ dao động từ 2 tới 6 tiếng. Áp lực 10-13 bar được cài đặt ở nhiệt độ cố định từ 130-145 độ C.

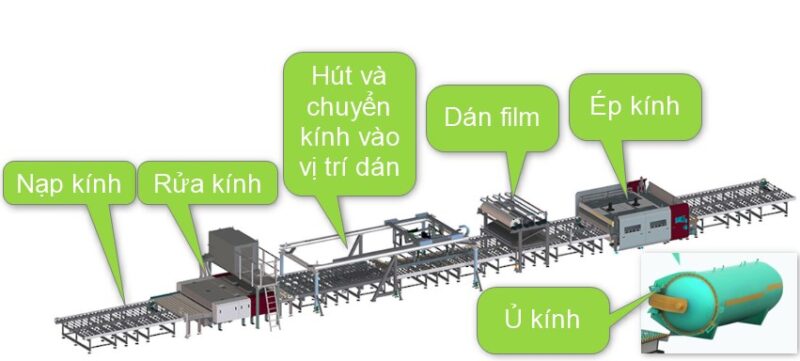

4. Quy trình sản xuất kính dán nhiều lớp
Bước 1: Kính được nạp vào đầu chuyền
Bước 2: Kính được rửa sạch bụi bẩn trước khi cho vào phòng sạch
Bước 3: Kính được giác hút chân không chuyển vào vị trí dán
Bước 4: Film được kéo vào vị trí nằm giữa các lớp kính
Bước 5: Kính được gia nhiệt và ép chặt nhờ vào hệ roller
Bước 6: Ủ kính trong lò ủ áp suất cao
